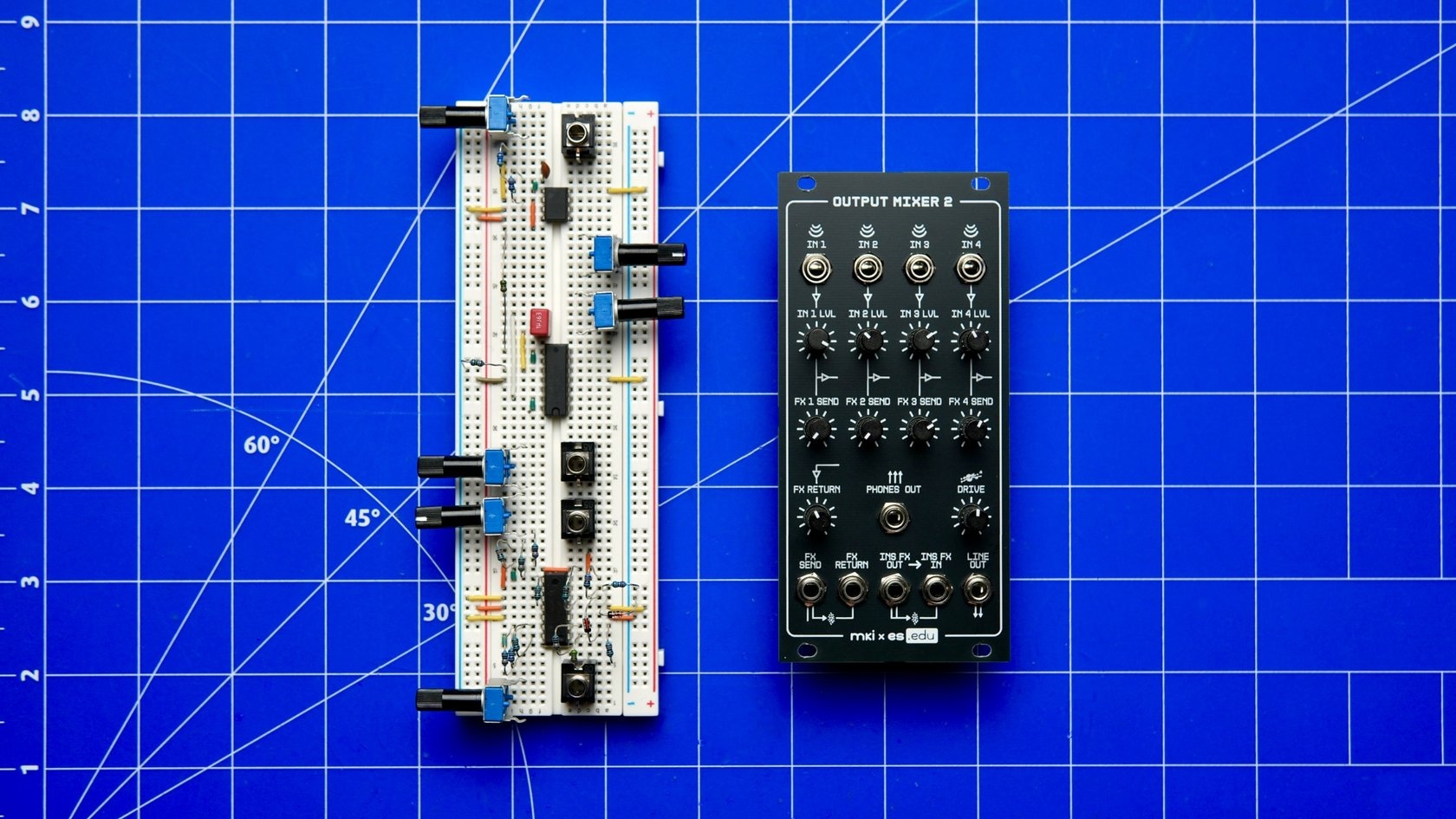

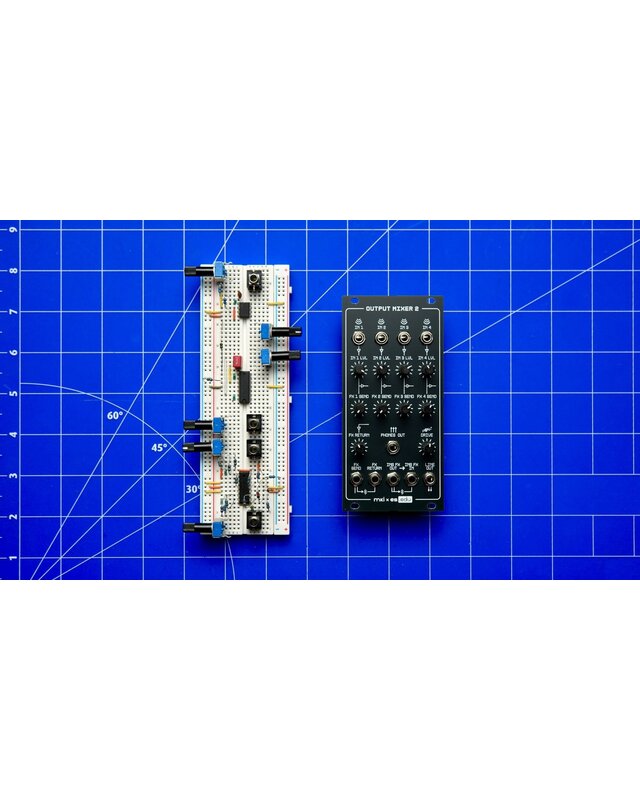

Output Mixer 2 Learning Kit

EDU DIY Output Mixer 2 (Mixer für unser kommendes EDU DIY Drum-System) ermöglicht es dir, einen 4-kanaligen Output-Mixer von Grund auf zu bauen und zu verstehen. Auf einem Breadboard setzt du einen invertierenden Summenverstärker auf, ergänzt eine Send/Return-Schleife, Diodenverzerrung und einen Kopfhörerverstärker.

Das Handbuch verwendet klare Schaltpläne und anschauliche Analogien, um jeden Schritt zu erklären. Mit der mitgelieferten PCB und Frontplatte kannst du das Kit sogar zu einem vollständigen Eurorack-Modul zusammenbauen.

Schwierigkeitsgrad: Mittelstufe. Grundkenntnisse der Elektronik sind erforderlich. Wenn du bereits unser VCO- oder frühere Mixer-Kits gebaut hast, bist du bestens vorbereitet.

Was du lernst

Grundlagen des Mischens:

• Op-Amp-Summierung

• Lautstärkeregelung

• Sends pro Kanal

• Sauberer Return-Signalweg

Verzerrungsdesign:

• Dioden-Soft-Clipping

• Variable Verzerrung

Kopfhörerverstärker-Design:

• DC-Blockierung

• Hochstrom-Ausgang

• Stabilität des Treibers

Was das fertige Modul kann

Nach dem Zusammenbau mit der mitgelieferten PCB und Frontplatte erhältst du ein Eurorack Output Mixer-Modul mit:

• 4 Eingangkanälen mit Lautstärkereglern pro Kanal

• Send/Return-Schleife mit Send-Reglern pro Kanal und Return-Regler

• Variable Verzerrung als Insert-Effekt

• Line- und Kopfhörerausgänge

Lieferumfang

• Alle Komponenten für den Breadboard-Aufbau

• Eurorack-Frontplatte + PCB für den finalen Zusammenbau

• Stromkabel

• Über 40-seitiges, illustriertes PDF-Handbuch als digitaler Download

Zusätzlich benötigt: ein Breadboard, Jumper-Kabel, eine Dualstromversorgung (oder zwei 9V-Batterien mit Batterieclips).

Für einen einfacheren Einstieg: Labor ist unsere speziell entwickelte Prototyping-Plattform für Lernkits. Sie ersetzt Breadboard, Jumper und Stromversorgung durch einen einzigen intuitiven Arbeitsplatz, der speziell für das Erlernen analoger Schaltungsentwicklung konzipiert ist.

Über die Serie

Dieses Kit ist Teil der mki x es.EDU Drums System-Serie – einer Zusammenarbeit zwischen Erica Synths und Moritz Klein, die das Design analoger Drumcomputer zugänglich, praxisnah und wirklich lehrreich macht.

Hinweis: Dieses Kit ist als selbstgeführtes Lernwerkzeug konzipiert. Obwohl wir keinen individuellen Support für fehlgeschlagene Builds anbieten, enthält das Handbuch einen ausführlichen Abschnitt zur Fehlersuche, der dir hilft, Probleme selbst zu diagnostizieren und zu beheben – ein wesentlicher Bestandteil des Lernprozesses.
