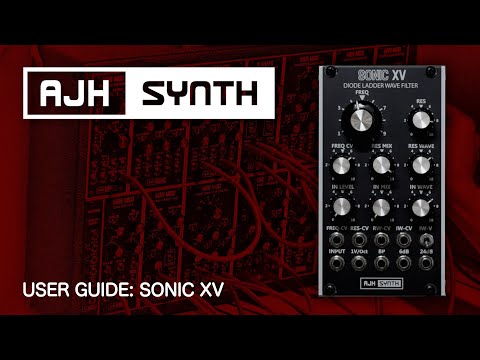

AJH Synth MiniMod Sonic XV

De Sonic XV Eurorack-module is een vierpolig diodeladderfilter met de schakeling en het geluid van de Musonics Sonic V-synthesizer, die een heel ander karakter heeft dan transistorladderfilters. Naast de reguliere 24dB-laagdoorlaatuitgang hebben we een 6dB-laagdoorlaatuitgang en een banddoorlaatuitgang toegevoegd, samen met volledige spanningsregeling van de resonantie.

Er zijn twee waveshapers toegevoegd om de sonische veelzijdigheid van deze module enorm te vergroten. Op de ingang bevindt zich een op breekpunten gebaseerde wavefolder, waarvan het drive-niveau handmatig of spanningsgestuurd kan worden aangepast. Met een bias-regelschakelaar zijn extra golfvormvariaties mogelijk.

Een tweede waveshaper is verbonden met het resonantiecircuit en voegt vervorming en waveshaping toe aan het signaal in de resonantielus. Ook hiervan kan de drive handmatig of volledig spanningsgestuurd worden aangepast. Met een wet/dry-mixregeling kan van 0 tot 100% resonantie-waveshaping worden toegevoegd.

Deze toevoegingen brengen de kern van het diodeladderfilter veel verder dan zijn oorspronkelijke functie: het wordt een harmonisch filter dat harmonischen kan toevoegen en golfvormen kan vormen in plaats van ze alleen te filteren. Met vier onafhankelijke CV-ingangen worden zeer complexe filter- en waveshapingklanken mogelijk.

 De AJH Synth Sonic XV-filterkern is gebaseerd op het diodeladderfilter uit de oorspronkelijke Musonics Sonic V-synthesizer uit het begin van de jaren 1970. Dit specifieke diodeladderfilter werd oorspronkelijk ontwikkeld door Eugene Zumchak (een voormalige Moog-medewerker) als een "workaround" voor het oorspronkelijke patent (in handen van Dr. Bob Moog) op het transistorladderfilter - de diodeladder werd destijds als voldoende verschillend beschouwd om geen inbreuk op het patent te maken. Het diodeladderfilter heeft een heel ander karakter dan zijn transistorladder-voorloper, grotendeels omdat de afzonderlijke filterpolen niet volledig gebufferd zijn, zoals bij de transistorladdervariant.

De in de Sonic V gebruikte topologie van het diodeladderfilter verschilt behoorlijk van de bekendere diodeladders van EMS en Roland, omdat de spanningsregeling voor de afsnijfrequentie daadwerkelijk wordt opgeteld bij het audiosignaal voordat dit aan de bovenkant van de diodeladderketen wordt toegevoegd. De vroege diodeladderontwerpen van Roland en EMS volgden de gebruikelijkere methode waarbij de frequentiespanning aan de onderkant van de diodeladderketen werd ingevoerd.

Het heeft een ander karakter dan het AJH MiniMod-transistorladderfilter; sonisch ligt het dichter bij de Roland 303 en EMS Synthi A, maar met een geheel eigen interpretatie van het diodeladdergeluid.

We hebben veel functies toegevoegd die de Sonic XV tot een van de veelzijdigste Eurorack-modulaire filters maken die momenteel verkrijgbaar zijn. Dankzij de waveshapingfuncties gaat hij bovendien veel verder dan traditionele subtractieve filtering.

Meer informatie vind je hier: MiniMod Sonic XV
