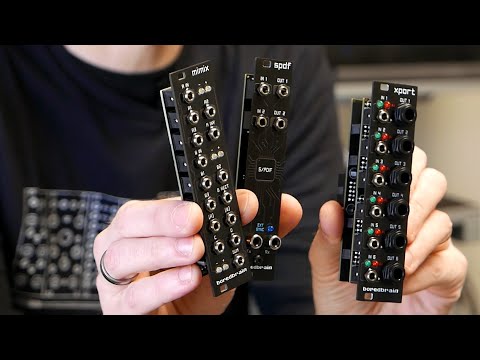

BoredBrain Spdf

Kompaktowa konwersja cyfrowa:

Spdf to enkoder i dekoder sygnału cyfrowego do modularnych syntezatorów eurorack. Moduł konwertuje analogowe sygnały audio i CV do formatu S/PDIF i z powrotem, umożliwiając cyfrowe połączenie z komputerowymi interfejsami audio oraz innymi urządzeniami obsługującymi S/PDIF.

Kodowanie i dekodowanie S/PDIF
Wiele interfejsów audio jest wyposażonych w porty rozszerzeń S/PDIF, zapewniające dwa dodatkowe kanały wejściowe i wyjściowe. Spdf wykorzystuje te często nieużywane porty, zapewniając cyfrowe połączenie między komputerem a systemem eurorack.

Moduł przyjmuje 2-kanałowy sygnał S/PDIF przez gniazdo Rx (za pomocą koncentrycznego kabla cyfrowego) i konwertuje go na dwa oddzielne sygnały analogowe dostępne w gniazdach OUT 1 i OUT 2. Z kolei Spdf przyjmuje dwa oddzielne sygnały analogowe przez gniazda IN 1 i IN 2 i konwertuje je na 2-kanałowy sygnał S/PDIF dostępny w gnieździe Tx.

Najczęstsza konfiguracja wykorzystuje dwukierunkowe połączenie cyfrowe. Interfejs audio musi mieć zarówno port wejściowy, jak i wyjściowy S/PDIF, a moduł należy ustawić na synchronizację z zewnętrznym zegarem próbkowania.

UWAGA: Gdy przełącznik SYNC jest ustawiony w pozycji EX, niebieska dioda EXT SYNC zaświeci się po wykryciu prawidłowego zegara próbkowania na wejściu Rx.

Jednokierunkowe połączenie cyfrowe stosuje się, jeśli interfejs audio ma tylko port wejściowy S/PDIF. Moduł należy ustawić na generowanie wewnętrznego zegara próbkowania, a interfejs na synchronizację z zewnętrznym zegarem próbkowania.


UWAGA: Gdy przełącznik SYNC jest ustawiony w pozycji IN, port S/PDIF Rx jest całkowicie wyłączony i aktywny pozostaje tylko port S/PDIF Tx.

Oprócz komputerowych interfejsów audio Spdf może łączyć się cyfrowo z wieloma innymi urządzeniami wyposażonymi w koncentryczne porty S/PDIF. Należą do nich klawiatury i samplery, miksery DJ-skie i odtwarzacze wielopłytowe, głośniki cyfrowe oraz urządzenia elektroniki użytkowej, takie jak telewizory, zestawy stereo, odtwarzacze CD i inne.

WAŻNE: Aby zapewnić optymalną transmisję sygnału, używaj cyfrowych kabli koncentrycznych (75 Ω), a nie zwykłych kabli audio RCA.

Wejścia/wyjścia analogowe
Analogowe wejścia i wyjścia modułu są sprzężone stałoprądowo (sprzężenie wejść można wybrać), co oznacza, że Spdf może kodować i dekodować sygnały stałoprądowe, takie jak napięcia sterujące. W połączeniu z oprogramowaniem takim jak Bitwig Studio lub Ableton CV Tools moduł może służyć do wysyłania i odbierania napięć sterujących, takich jak sygnały wysokości dźwięku 1V/oct, bramki, wyzwalacze, LFO, ADSR i inne modulatory.

Spdf może również służyć do cyfrowego kodowania i dekodowania sygnałów audio. Dla wejść można wybrać sprzężenie zmiennoprądowe (ustawienie domyślne), które włączy niesłyszalny filtr górnoprzepustowy usuwający składową stałą przed kodowaniem S/PDIF.

Cały układ wejść/wyjść został starannie zaprojektowany i poprowadzony pod kątem niskiego poziomu szumów, a buforowane wejścia i wyjścia przystosowano do sygnałów eurorack o poziomie do ±10 V.

Ustawienia synchronizacji
Spdf działa wyłącznie po zablokowaniu do zegara próbkowania 44,1 kHz lub 48 kHz, pochodzącego ze źródła zewnętrznego (sygnał S/PDIF Rx) lub generowanego wewnętrznie. Trzy przełączniki DIP z tyłu modułu służą do konfiguracji tych ustawień oraz wyboru sprzężenia stało- lub zmiennoprądowego wejść.

SYNC
IN Generuje wewnętrzny zegar próbkowania i synchronizuje się z nim
EX Synchronizuje się z zewnętrznym zegarem z S/PDIF Rx

RATE
48 Ustawia częstotliwość zegara próbkowania na 48 kHz
44 Ustawia częstotliwość zegara próbkowania na 44,1 kHz
CPL Sprzężenie wejść
DC Włącza sprzężenie stałoprądowe dla sygnałów CV
AC Włącza sprzężenie zmiennoprądowe dla sygnałów audio

Dane techniczne:

Szerokość: 5 HP
Głębokość: 1,0 cala (25 mm)
Masa: 1,2 oz (34 g)
Rozdzielczość: 24 bity, 44,1/48 kHz
Maks. poziom wejścia/wyjścia: ±10 V (20 Vpp)
Poziom szumów: -93 dBFS
Zasilanie: +12 V 55 mA, -12 V 10 mA

Wskazówki dotyczące patchowania:

POWRÓT CV/GATE I AUDIO – Użyj oprogramowania obsługującego CV, takiego jak Bitwig Studio lub Ableton CV Tools, aby wysyłać sygnały wysokości dźwięku i bramki do wyjść Spdf. Połącz je odpowiednio z wejściem oscylatora 1V/oct i wejściem bramki obwiedni. Następnie prześlij sygnał audio z powrotem do wejść Spdf, aby miksować go w oprogramowaniu DAW. Ścieżki instrumentów mogą wtedy zawierać zarówno dane sekwencji, jak i powroty audio, zapewniając prostą i zaawansowaną integrację z syntezatorem eurorack.

UWAGA: Sygnały 1V/oct wymagają kalibracji w oprogramowaniu.
