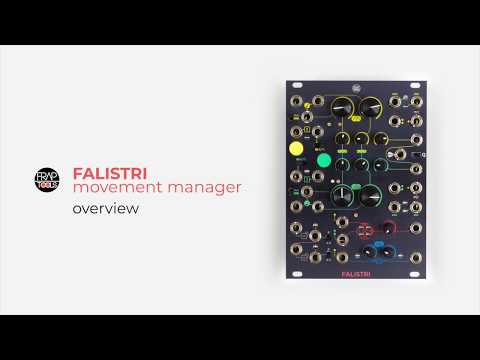

Frap Tools Falistri Movement Manager

Rozmiar

18 HP

Głębokość

38 mm

Pobór prądu

170 mA @ +12 V

170 mA @ -12 V

Zalecany czas rozgrzewania

30 min

Impedancja wejścia CV

> 90 KΩ

Impedancja wejścia Trig/Gate

> 90 KΩ

Próg amplitudy impulsu wyzwalającego na wejściu (wejście Trig/Gate)

> 1.5 V

Maksymalna częstotliwość impulsów wyzwalających na wejściu przy 1.5 V (wejście Trig/Gate)

> 6 KHz

Minimalny okres impulsu wyzwalającego na wejściu przy 1.5 V (wejście Trig/Gate)

< 80 μs

Impedancja wejścia Force Loop

> 50 KΩ

Próg amplitudy impulsu wyzwalającego na wejściu (wejście Force Loop)

> 3 V

Maksymalna częstotliwość impulsów wyzwalających na wejściu przy 3 V (wejście Force Loop)

> 6 KHz

Minimalny okres impulsu wyzwalającego na wejściu przy 3 V (wejście Force Loop)

< 80 μs

Pojedynczy etap (narastanie lub opadanie) z długimi czasami

Od ~ 0.9 ms do ~ 10 s

Pełny cykl z długimi czasami

Od ~ 1.9 ms do ~ 20 s

Od ~ 520 Hz do ~ 0.05 Hz

Pełny cykl z krótkimi czasami

Od ~ 0.16 ms do ~ 1.5 s

Od ~ 6.1 KHz do ~ 0.67 Hz

Jednobiegunowa amplituda napięcia wyjściowego generatora

> 10 V

Dwubiegunowa amplituda napięcia wyjściowego generatora

> ±5 V

Jednobiegunowy offset napięcia wyjściowego generatora (w etapie spoczynku)

< 35 mV

Impedancja wyjściowa napięcia generatora

> 100 Ω

Tolerancja amplitudy kształtowników fal (np. przeregulowanie)

< 1 %

Tolerancja śledzenia V/oct generatora (zakres słyszalny)

< ±5 ȼ

Impedancja wyjściowa MAX

> 100 Ω

Amplituda wyjściowa MAX

> 10 V

Offset wyjścia bramkowego generatora

± 20 mV

Minimalny dodatni okres impulsu wyjścia EOF generatora

1 ms

Impedancja wyjść bramkowych generatora

> 220 Ω

Amplituda wyjść bramkowych generatora

> 3 V

Maksymalna częstotliwość impulsów wyzwalających na wejściu dzielnika częstotliwości (przy 3 V)

40 KHz

Minimalny okres impulsu wejściowego dzielnika częstotliwości

< 10 μs

Jednobiegunowa amplituda wyjściowa dzielnika częstotliwości

~ 9.5 V

Dwubiegunowa amplituda wyjściowa dzielnika częstotliwości

> ±4.5 V

Offset wyjścia dzielnika częstotliwości

< 50 do < 100 mV

Impedancja wejścia dzielnika częstotliwości

> 90 KΩ

Impedancja wyjścia dzielnika częstotliwości

> 220 Ω

Zakres dynamiki 4QM

~ 78 dB

Resztkowe THD+N 4QM

~ 0.015

Maksymalne dopuszczalne wzmocnienie 4QM

~ 6.5 dB

Spadek wysokich częstotliwości 4QM

36 KHz

Impedancja wejściowa 4QM

> 90 KΩ

Impedancja wyjściowa 4QM

> 100 Ω

Minimalna szybkość narastania ogranicznika narastania

1 do 1.25 V/ms

Maksymalna szybkość narastania ogranicznika narastania

~ 0.6 V/s

Impedancja wejściowa ogranicznika narastania

> 28 KΩ

Impedancja wyjściowa ogranicznika narastania

> 100 Ω
