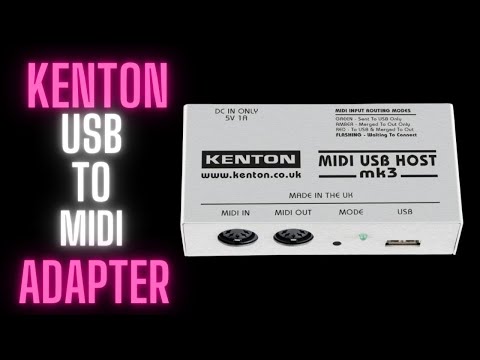

Kenton MIDI USB Host Mk3

Opis

Urządzenie USB podłącza się do MIDI USB Host mk3 zamiast do komputera. Zapewnia ono gniazda MIDI In i Out dla klawiatur MIDI USB oraz kontrolerów wyposażonych wyłącznie w gniazdo USB typu B. Na przykład w połączeniu z USB-Solo umożliwia korzystanie z USB-Solo w standardowej konfiguracji MIDI, tak jak z Pro-Solo. Urządzenie ma port USB Host (gniazdo USB typu A), wejście MIDI In oraz wyjście MIDI Out (oba typu DIN 5-pin).

MIDI USB Host mk3 ma teraz dodatkowe funkcje. Oprócz standardowego trybu dostępne są dwa kolejne tryby.

Tryb standardowy (zielona dioda LED):

Dane MIDI odebrane przez gniazdo MIDI In są przesyłane do urządzenia USB, a dane MIDI z urządzenia USB są wysyłane do gniazda MIDI Out.

Tryb Merge 1 (bursztynowa dioda LED):

Dane MIDI IN nie trafiają do urządzenia USB, lecz są łączone z danymi MIDI pochodzącymi z urządzenia USB, a następnie wysyłane do gniazda MIDI Out.

Tryb Merge 2 (czerwona dioda LED):

Dane MIDI IN są wysyłane do urządzenia USB, a także łączone z danymi MIDI z urządzenia USB, po czym wysyłane do gniazda MIDI Out.

Tryby wybiera się kolejno, naciskając zagłębiony przycisk – kolor diody LED wskazuje aktualnie wybrany tryb.

Podłączone urządzenie MIDI USB MUSI być zgodne ze standardem „Class Compliant”.

MIDI USB HOST jest zasilany stabilizowanym zasilaczem sieciowym 5 V (w zestawie) i może dostarczać podłączonemu urządzeniu USB prąd magistrali o natężeniu do 1 A. Produkt jest dostarczany z zasilaczem wieloregionowym, odpowiednim do użytku w większości krajów.

Eleganckie wykończenie ze szczotkowanego aluminium z czarnym nadrukiem sitodrukowym
Wymiary: 110 mm x 55 mm x 32 mm

Funkcje

Podłączanie

Do MIDI USB Host można bezpośrednio podłączyć jedno urządzenie USB zgodne ze standardem „Class Compliant”. Jeśli w hoście jest już zainstalowane najnowsze oprogramowanie sprzętowe, można podłączyć zasilany hub USB, a następnie podłączyć maksymalnie cztery urządzenia USB. Wcześniejsze urządzenia MIDI USB Host mkII można zaktualizować za pomocą bezpłatnego pliku do pobrania dostępnego w sekcji pomocy technicznej naszej witryny. Numery seryjne N6-2421 mają już oprogramowanie sprzętowe zgodne z hubami. Numery seryjne N3-0541 i wyższe można zaktualizować.

Zaleca się podłączenie urządzenia USB do MIDI USB Host przed włączeniem zasilania. Następnie podłącz i włącz zasilacz. Powinna zaświecić się dioda aktywności. Jeśli zasilanie zostanie włączone, gdy do MIDI USB Host nie jest nic podłączone, dioda aktywności będzie stale migać; oznacza to, że urządzenie oczekuje na podłączenie odpowiedniego urządzenia. Jeśli po podłączeniu urządzenia nadal miga, możliwe, że urządzenie nie jest zgodne ze standardem Class Compliant. Możesz jednak spróbować wyłączyć zasilanie i rozpocząć ponownie.
Niektóre urządzenia MIDI USB mają dwa tryby pracy i można je ustawić w trybie Class Compliant, nawet jeśli nie jest to tryb domyślny. Tryb Class Compliant może nosić nazwę „generic driver”, a drugi tryb może nazywać się na przykład „advanced driver”. Sprawdź w instrukcji urządzenia, czy można ustawić tryb Class Compliant.
Jeśli odłączysz, a następnie ponownie podłączysz kabel USB przy włączonym zasilaniu, urządzenie może ponownie się połączyć, ale nie jest to pewne.

Zasilanie

Należy używać wyłącznie dostarczonego stabilizowanego zasilacza 5 V. Podanie do MIDI USB Host napięcia wyższego niż 5 V prawdopodobnie nie uszkodzi samego MIDI USB Host, ale może uszkodzić podłączone urządzenie USB, ponieważ napięcie 5 V jest przekazywane do podłączonego urządzenia USB jako zasilanie magistrali. W MIDI USB Host znajduje się układ zabezpieczający przed odwrotną polaryzacją i przepięciem, ale należy traktować go jako ostateczne zabezpieczenie i nie ma gwarancji, że zapobiegnie uszkodzeniu podłączonego urządzenia USB w przypadku przepięcia, ponieważ napięcie magistrali USB może wzrosnąć do 6,5 V, zanim zostanie ograniczone.
Należy uważać, aby zasilacze innych urządzeń nie zostały przypadkowo podłączone do MIDI USB Host.
Jeśli napięcie wejściowe wzrośnie powyżej 6,5 V, zasilanie zostanie odłączone. Dioda LED zgaśnie, a urządzenie nie zacznie ponownie działać, dopóki zasilanie nie zostanie odłączone na co najmniej 60 sekund. Pozwala to na zresetowanie bezpiecznika termicznego.

Zgodność

Poszukaj ustawienia „generic driver” - urządzenie musi być zgodne ze standardem Class Compliant. Niektóre urządzenia (zwłaszcza urządzenia Roland) mają ustawienie sterownika „advanced”. Jeśli Twoje urządzenie ma takie ustawienie, wyłącz je. W większości produktów EDIROL ustawienie to jest domyślnie włączone; można je wyłączyć, aby urządzenie działało - zapoznaj się z instrukcją.

Sprawdź dostępność aktualizacji oprogramowania sprzętowego. W niektórych kontrolerach/klawiaturach Novation można zaktualizować oprogramowanie sprzętowe i dzięki temu będą działać z nową wersją. Może to dotyczyć wyłącznie serii Remote Audio, LE lub SL, a nie modeli 25/37.
Novation Launch Control XL można zaktualizować tak, aby działał z MIDI USB Host. Novation Launch Control (nie XL) (i prawdopodobnie większość produktów Novation) będzie działać z oprogramowaniem sprzętowym Host v2006 (lub nowszym), które można pobrać z witryny Kenton.

Seria Novation Launch Key powinna teraz działać z oprogramowaniem sprzętowym v2006 (lub nowszym) dla MIDI USB Host. Ten sam problem dotyczył tych urządzeń co Launch Control, który obecnie działa z oprogramowaniem sprzętowym v2006 (lub nowszym).

Produkty Yamaha wprowadzone na rynek w 2012 roku lub później są zgodne ze standardem Class Compliant i powinny działać. Konstrukcje sprzed tego okresu korzystały z własnych sterowników i nie będą działać.
Wiadomo, że następujące klawiatury Yamaha są zgodne ze standardem Class Compliant i dlatego powinny działać prawidłowo:

PSR-E353, PSR-E443
PSR-S670, PSR-S770, PSR-S970, PSR-A3000, TYROS-5
NP-12, NP-32
DGX-650, DGX-660
P-105, P-115, P-255

Ostatnio obserwujemy, że kilka klawiatur ma wbudowany hub USB. Urządzenie z wbudowanym hubem USB można zazwyczaj rozpoznać po jednym lub większej liczbie prostokątnych gniazd USB „A”, oprócz gniazda typu „B” (w przybliżeniu kwadratowego), zwykle spotykanego w urządzeniach. Gniazda typu „A” są takie same jak te znajdujące się w komputerze. Urządzenia wyposażone wyłącznie w gniazdo typu „B” zwykle będą działać, jeśli są zgodne ze standardem „Class Compliant”. Oprogramowanie sprzętowe v2005 dla MIDI USB Host mkII działa z hubami USB, ale wcześniejsze urządzenia MIDI USB Host mkII można zaktualizować; bezpłatny plik do pobrania jest dostępny w sekcji pomocy technicznej naszej witryny. Numery seryjne N6-2421 mają już oprogramowanie sprzętowe zgodne z hubami. Numery seryjne N3-0541 i wyższe można zaktualizować.

Wiadomo, że następujące klawiatury mają wbudowany hub USB i dlatego będą działać wyłącznie z oprogramowaniem sprzętowym v2005 lub nowszym (nr ser. N6-2421 i wyższe) dla MIDI USB Host:
Korg Microkey 61
Korg Microkey 49
Korg Microkey 37

Następujące klawiatury będą działać wyłącznie z oprogramowaniem sprzętowym v2006 lub nowszym (nr ser. N6-2541 i wyższe) dla MIDI USB Host:
M-Audio Keystation mini 32 oraz inne modele z serii Keystation.

Oprogramowanie sprzętowe hosta (v2006) można pobrać z witryny Kenton.

Zgodnie z naszą najlepszą wiedzą wszystkie pozostałe klawiatury MIDI USB zgodne ze standardem „Class Compliant” działają. Otrzymujemy wiele pytań dotyczących pianin Yamaha P-105 i P115 oraz Teenage Engineering OP-1; wszystkie te urządzenia zdecydowanie działają prawidłowo.

Zasadniczo, jeśli urządzenie działa z iPadem (przy użyciu przewodu z przejściówką do aparatu - iPad do USB), powinno również działać z MIDI USB Host.

Instrukcję można znaleźć tutaj: INSTRUKCJA
