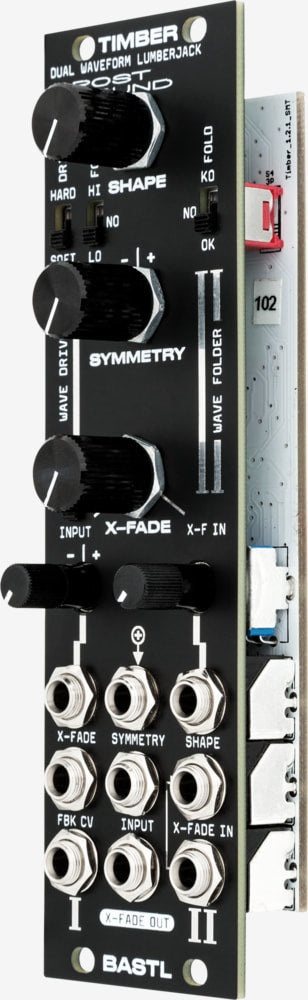

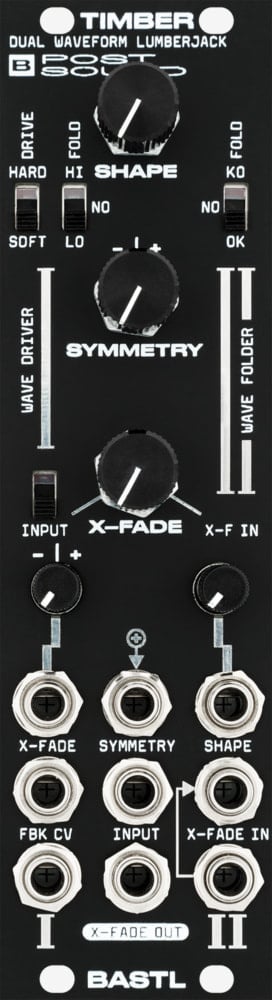

Timber er et meget fleksibelt waveshaping-modul, der kan skabe fyldige klange ved at tilføje harmoniske til simple bølgeformer (trekanter og sinuskurver) eller ethvert andet signal. Det har 2 forskellige unikke waveshaping-kredsløb, WAVE DRIVER (I) og WAVE FOLDER (II), samt en spændingsstyret crossfader, der kan fade mellem de specifikke kredsløb eller mellem et af dem og det rene inputsignal.

En ny fortolkning af Serge-typen af bølgefoldningskredsløb og mere...

Begge kredsløb deler de samme styrespændinger: SHAPE, som indstiller inputforstærkningen før waveshaping-kredsløbet, og SYMMETRY, som tilføjer en spændingsforskydning til inputsignalet for at skabe forskellige asymmetriske overdrive- eller bølgefoldningslyde. Der er også et spændingsstyret FBK CV-jackstik, som ved tilførsel af positive spændinger sender en tilsvarende del af outputsignalet tilbage til inputtet, hvilket resulterer i kaotisk og aggressiv adfærd. Det er kalibreret til at fungere godt med 5 V-gatespændinger.

WAVE DRIVER (I) er et overdrive-kredsløb med ét foldningstrin og har 2 konfigurationskontakter med 3 positioner (9 forskellige konfigurationer). Drive-kontakten kan indstille overdrive-karakteren til SOFT eller HARD eller noget midt imellem. FOLD-kontakten kan indstille foldningstærsklen til HI eller LO, eller den kan slukke for foldningstrinnet i positionen NO.

WAVE FOLDER (II) er en ny fortolkning af Serge-typen af bølgefoldningskredsløb, som har en særlig adfærd, der udnytter inputforstærkningstrinnets høje gain til at skabe fyldige højfrekvente klange ved højere indstillinger af SHAPE-parameteren. Det har en konfigurationskontakt, som enten kan aktivere en ren bølgefoldning i 4 trin i positionen OK eller et meget asymmetrisk foldningstrin i positionen KO, der giver en særpræget metallisk karakter. Positionen NO giver kun det allersidste overdrive-foldningstrin.

Funktioner

• WAVE DRIVER (I) er et overdrive-kredsløb med ét foldningstrin
• 3-positioners DRIVE SWITCH til indstilling af overdrive-karakteren (SOFT-MID-HARD)
• 3-positioners FOLD SWITCH til konfiguration af foldningstærsklen (LO-NO-HI)
• uafhængig udgang I. OUT



• WAVE FOLDER (II) er et bølgefoldningskredsløb i 4 trin
• 3-positioners FOLD SWITCH til indstilling af foldningstrinnenes karakter (OK-NO-KO)
• uafhængig udgang II. OUTfælles INPUT for begge kredsløb



• SHAPE indstiller inputforstærkningen, før signalet går ind i waveshaping-trinnene
• SYMMETRY tilføjer en spændingsforskydning til inputsignalet
• SYMMETRY bliver en bipolar attenuator, når jackstikket er tilsluttet
• X-FADE spændingsstyret crossfader med bipolar attenuator
• kontakt til valg mellem INPUT og I. WAVE DRIVER på venstre side af X-FADE
• X-FADE IN-jackstikket afbryder normaliseringen af II. WAVE FOLDER på højre side af X-FADE
• positiv spænding ved FBK CV-jackstikket sender signalet fra udgangen eller II. tilbage til INPUT
• frontpanel i aluminium
• håndbygget lokalt af Bastl Instruments i Brno, Tjekkiet

Vejledninger

ENGELSK

• Timber - Exploring Bastl's Most Underrated Module / Oscillator Sink/
• TIMBER Introduction - Dual Waveform Lumberjack
• Bastl Timber Dual Waveform Lumberjack /LMS Eurorack Expansion/
• Bastl Instruments Waver & Timber Module Walkthrough

FRANSK

• Bastl Instruments - TIMBER - Instruction video
• 5 Amazing spots with TIMBER of Bastl Instruments. Patch details on screen /no talk/

Tekniske detaljer

• 7 HP
• PTC-sikret og diodebeskyttet 10-bens strømstik
• 24 mm dybt
• strømforbrug +12 V: < 50 mA, -12 V: <50 mA

Downloads

• brugermanual pdf
• 日本 (nihon)-manual pdf  – oversat af vores venner hos Umbrella
