AJH Synth MiniMod Sonic XV

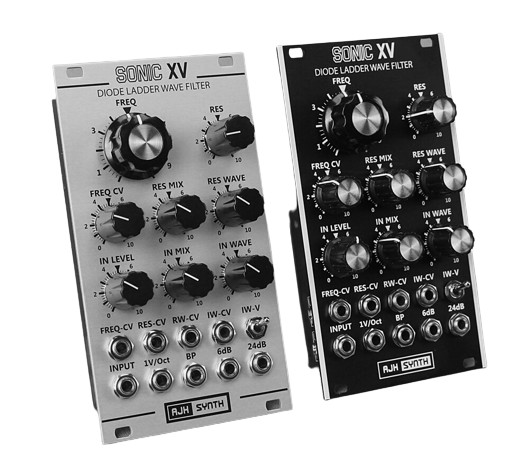

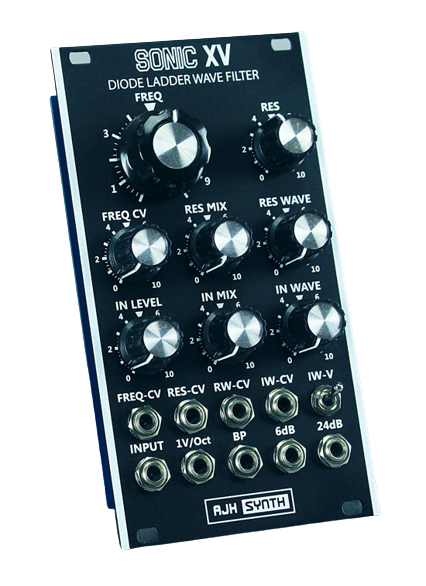

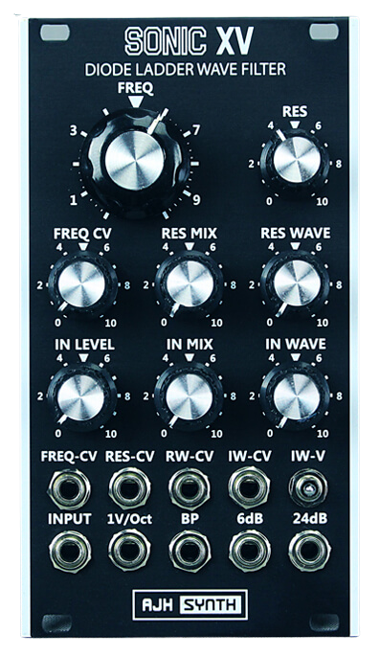

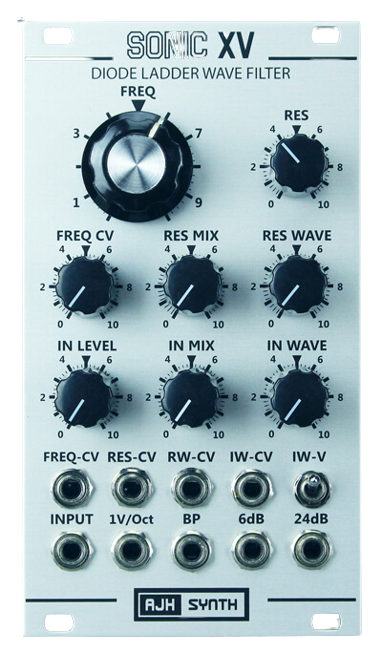

El módulo Eurorack Sonic XV es un filtro de escalera de diodos de cuatro polos que incorpora los circuitos y el sonido del sintetizador Musonics Sonic V, cuyo carácter es bastante diferente del de los filtros de escalera de transistores. Además de la salida habitual de paso bajo de 24 dB, hemos añadido una salida de paso bajo de 6 dB y una salida pasabanda, junto con control total del voltaje de la resonancia.

Se han añadido dos moldeadores de onda para aumentar enormemente la versatilidad sonora de este módulo. En la entrada hay un plegador de onda basado en puntos de ruptura, cuyo nivel de intensidad puede ajustarse manualmente o controlarse mediante voltaje. Un interruptor de control de polarización permite obtener variaciones adicionales de la forma de onda.

Un segundo moldeador de onda está conectado al circuito de resonancia, lo que añade distorsión y moldeo de onda a la señal del bucle de resonancia; de nuevo, la intensidad puede ajustarse manualmente o mediante control total por voltaje. Un control de mezcla de señal procesada/señal seca permite añadir el moldeo de onda de la resonancia entre un 0 y un 100 %.

Estas incorporaciones llevan el núcleo del filtro de escalera de diodos mucho más allá de su función original: se convierte en un módulo de filtro armónico capaz de añadir armónicos y moldear formas de onda, en lugar de limitarse a filtrarlas. Con cuatro entradas de CV independientes, son posibles sonidos de filtrado y moldeo de onda muy complejos.

 El núcleo del filtro AJH Synth Sonic XV se basa en el filtro de escalera de diodos del sintetizador Musonics Sonic V original, que se remonta a principios de la década de 1970. Este filtro de escalera de diodos concreto fue desarrollado originalmente por Eugene Zumchak (antiguo empleado de Moog) como una forma de evitar la patente original (propiedad del Dr. Bob Moog) del filtro de escalera de transistores; en aquel momento se consideró que la escalera de diodos era lo bastante diferente como para no infringir la patente. El filtro de escalera de diodos tiene un carácter bastante diferente al de su equivalente de escalera de transistores, principalmente porque los polos individuales del filtro no están completamente amortiguados, como sí ocurre en la variante de escalera de transistores.

La topología del filtro de escalera de diodos utilizada en el Sonic V es bastante diferente de la de los conocidos filtros de diodos de EMS y Roland, ya que el voltaje de control del corte de frecuencia se suma en realidad a la señal de audio antes de introducirse en la parte superior de la cadena de la escalera de diodos. Los primeros diseños de escaleras de diodos de Roland y EMS seguían la práctica más habitual de introducir el voltaje de control de frecuencia en la parte inferior de la cadena de la escalera de diodos.

Tiene un carácter diferente al del filtro de escalera de transistores AJH MiniMod; sonoramente, está más cerca del Roland 303 y del EMS Synthi A, pero con su propia interpretación del sonido de la escalera de diodos.

Hemos añadido muchas funciones que hacen del Sonic XV uno de los filtros modulares Eurorack más versátiles disponibles actualmente y, gracias a sus funciones de moldeo de onda, puede ir mucho más allá del filtrado sustractivo tradicional.

Puedes encontrar más información aquí: MiniMod Sonic XV
