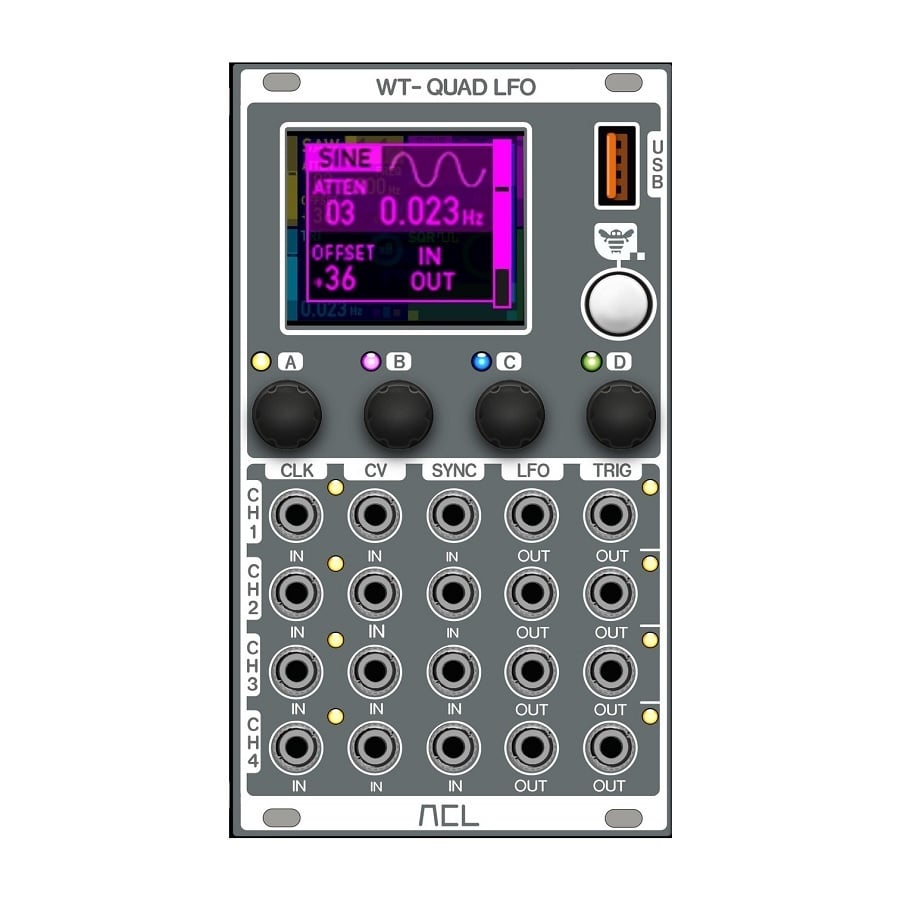

Module WT−QUAD−LFO − un LFO à table d'ondes ultra-précis aux possibilités fantastiques
Le module WT−QUAD−LFO se compose de quatre oscillateurs basse fréquence (LFO) numériques individuels basés sur des tables d'ondes, avec un écran couleur OLED de 1,8" offrant une utilisation simple et intuitive. Le module peut être facilement mis à jour en insérant une clé USB contenant les fichiers du firmware dans le port USB situé sur la face avant.
Les oscillateurs ainsi que leurs commandes, entrées et sorties respectives sont organisés en quatre canaux. La fréquence de chaque oscillateur peut être contrôlée de manière linéaire ou exponentielle (1 V/oct.) via la tension appliquée à l'entrée CV correspondante.
Chaque canal LFO peut produire l'une des formes d'onde prédéfinies (notamment dent de scie, rampe, carrée, sinusoïdale et triangulaire), effectuer un morphing entre deux formes d'onde différentes ou générer une forme d'onde aléatoire. Il peut être réinitialisé de l'extérieur via l'entrée de synchronisation.
Chaque sortie de déclenchement peut être réglée pour produire une phase spécifique de la forme d'onde correspondante.
Le module offre une modulation de fréquence croisée (FM) et une synchronisation interne entre les canaux LFO. Il propose également une distorsion de phase et une répartition de phase des sorties, notamment un mode quadrature classique (répartition de phase de 90°). Les relations de fréquence entre les quatre LFO peuvent également être réglées.
Matériel
- 4 entrées CV -5 V à +5 V
- 4 entrées Sync 0 V à 5 V, actives à l'état bas ou à l'état haut
- 4 entrées d'horloge 0 V à 5 V, actives à l'état bas ou à l'état haut
- 4 sorties LFO -5 V à +5 V
- 4 sorties de déclenchement 0 V à 10 V, actives à l'état bas ou à l'état haut
- Écran OLED 1,8" de 160 x 128 pixels
- 4 encodeurs-poussoirs
- Port USB pour la mise à jour du firmware
- Format : 14HP
WT-QUAD LFO − Liste des fonctionnalités :
- LFO à 4 canaux basé sur des tables d'ondes
- Formes d'onde par défaut : DENT DE SCIE, CARRÉE, SINUSOÏDALE, TRIANGULAIRE
- Génération de formes d'onde aléatoires
- Chargement de tables d'ondes personnalisées à l'aide d'une clé USB
- Sortie LFO : offset et atténuation programmables
- Plage de fréquences du LFO de 0,0032 Hz à 4 kHz
- Fréquence libre (Hz) ou quantifiée (note)
- Présélection sélectionnable via l'entrée CV
- Le canal LFO peut être synchronisé et modulé de manière croisée en interne
- Mode à déclenchement unique
