Erica Synths Kick Drum Circuit Design Guide

Ce guide illustré vous accompagne dans la conception d'un circuit de grosse caisse analogique depuis zéro – en commençant par un simple oscillateur en pont à cinq composants et en évoluant vers une voix de percussion complète.

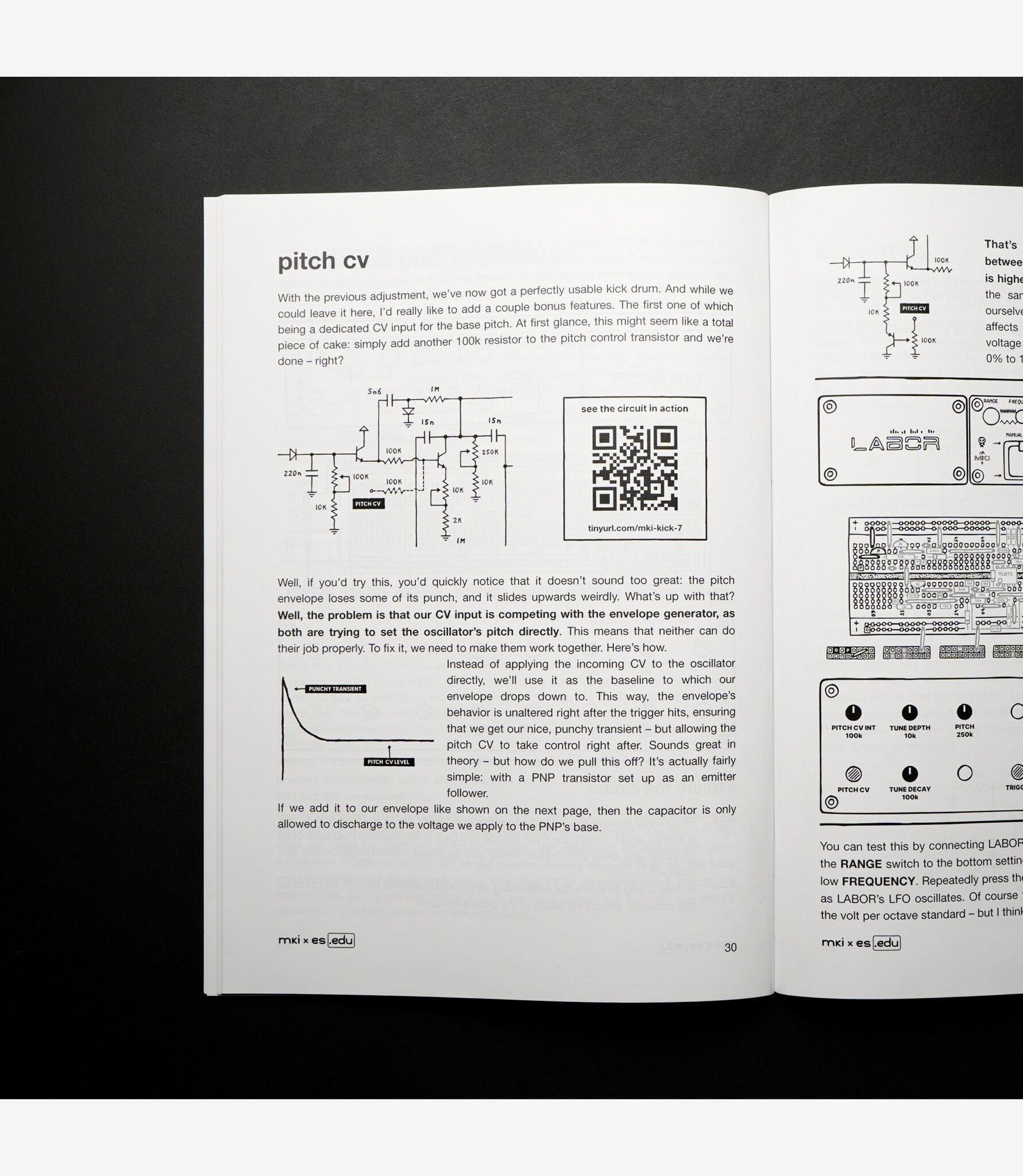

Chaque chapitre présente un nouveau bloc fonctionnel : de la décroissance variable et de l'enveloppe de hauteur à la distorsion et au contrôle CV. Chaque étape inclut des schémas détaillés et une disposition sur plaque d’essai, afin que vous puissiez tester chaque ajout au fur et à mesure et entendre l’évolution du circuit.

Bien qu’il soit basé sur le manuel original de notre kit EDU DIY Kick Drum, ce livre va plus loin avec des défis de conception pratiques qui encouragent l’expérimentation, ainsi que des exemples de patchs, un guide structuré de dépannage, des notes sur la conception de modules prêts pour la production et des modifications post-assemblage. C’est un outil pour comprendre, affiner et étendre le circuit – pas seulement pour le construire.

Ce que vous trouverez

Parcours de conception de circuit avec schémas, dispositions sur plaque d’essai et simulations de circuit en ligne
Défis de conception qui vous incitent à expérimenter avec les valeurs des composants et à découvrir les compromis par vous-même
Notes pour transformer le circuit sur plaque d’essai en module prêt pour la production
Guide d’assemblage détaillé pour notre module EDU DIY Kick Drum
Guide de dépannage étape par étape utilisant des points de test intégrés pour isoler et résoudre les problèmes courants de montage
Exemples de patchs pour émuler les sons de grosse caisse TR-606, TR-808 et TR-909
Trois modifications simples post-assemblage pour ajuster la plage de décroissance, l’intensité de la distorsion et la plage de hauteur selon vos préférences

Prérequis

Vous pouvez suivre avec LABOR, notre plaque de prototypage de circuits, ou une plaque d’essai standard avec une alimentation double (ou deux piles 9V). Les composants peuvent être achetés dans le cadre de notre kit EDU DIY Kick Drum ou sourcés individuellement. Les dispositions sur plaque d’essai du guide sont conçues pour LABOR, mais une plaque d’essai standard fonctionne tout aussi bien – il vous suffira d’adapter les dispositions et de fournir vos propres sources de signal et amplification de sortie.
