Il s'agit d'une interface d'enregistrement bicanal haute résolution pour vos signaux. Vous pouvez enregistrer de 1014 secondes à 172 Hz jusqu'à 4 secondes à 44,1 kHz de signal sur chaque canal, modifier la vitesse de lecture et parcourir le CV enregistré.

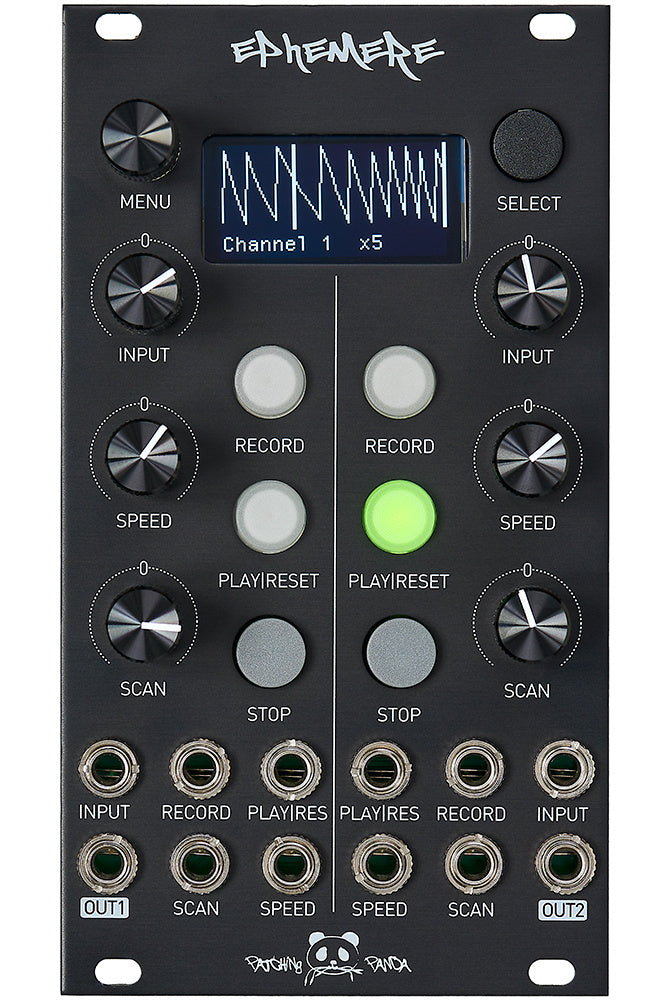

Elle dispose d'un écran OLED pour surveiller vos signaux en direct et enregistrés et ajuster la durée de lecture.
Lorsqu'aucun élément n'est connecté à l'entrée, vous pouvez utiliser le potentiomètre d'entrée comme générateur d'offset/CV afin d'enregistrer les mouvements du potentiomètre dans le module. Il est possible de sauvegarder et de charger vos signaux sur la carte SD, avec jusqu'à 16 Go d'espace.
Il existe 4 modes d'enregistrement différents au choix pour créer des signaux plus complexes, ainsi que 3 modes de lecture différents
Interface d'enregistrement de signaux sur 2 canaux
Modes d'enregistrement (manuel, synchronisé, multi-manuel, multi-synchronisé, multi-manuel-G, multi-synchronisé-G)
Modes de lecture (avant, arrière, pendulaire)
Mode quantificateur pour enregistrer et lire des notes précises, avec un menu Scale pour les modifier.
Fréquence d'échantillonnage de 1014 secondes à 172 Hz jusqu'à 4 secondes à 44,1 kHz, 16 bits. Écran OLED avec 2 types de monitoring des signaux. Contrôle de la vitesse de /5 à x5
.Enregistrement des signaux, sélection dans le menu de -5 V/+5 V ou 0 V/10 V
Sauvegarde, chargement et suppression de fichiers depuis une carte SD de 16 Go
Mises à jour à distance faciles
Contrôle CV de 0 V à 10 V
Compatible avec les skiffs de 14 hp
Manuel pour le firmware V21.99
Firmware BÊTA V21.99
TÉLÉCHARGEZ ICI LE DERNIER FIRMWARE V21.51
Tutoriel vidéo d'étalonnage étape par étape.
11/06/2022 Firmware V21.99
- La fonction VCA est en cours de développement. Lorsque le VCA est activé, le signal de lecture peut être atténué avec le potentiomètre d'entrée ou le signal d'entrée. Si vous lisez des signaux 0 V-10 V ou -5 V/+5 V, vérifiez que le commutateur d'offset sélectionne bien 0 V-10 V ou -5 V/+5 V
- Ajustement de la fin de la grille dans les signaux multi REC manuel
25/02/2022 Firmware V21.51
-
La navigation dans les menus a été modifiée pour une meilleure expérience. Une manière pratique de choisir entre différentes méthodes d'enregistrement et de lecture des signaux.
- Un nouveau menu appelé « afficher dans le menu » permet, en choisissant un menu dans la liste, d'activer 1 menu spécifique pour un accès rapide dans l'application en appuyant sur le bouton de sélection. Vous pouvez ainsi choisir le réglage le plus utile pour le signal sur lequel vous travaillez à ce moment-là.
- Appuyer sur l'encodeur dans l'application permet de basculer de l'écran OLED Oscilloscope à l'écran OLED Playback.
- La fréquence d'échantillonnage d'un signal enregistré peut être modifiée.
IMPORTANT : Les fichiers des versions précédentes enregistrés sur la carte SD ne pourront plus être utilisés ni reconnus. Supprimez tous les fichiers de la carte SD et importez les nouveaux fichiers du dossier mis à jour.
27/12/2021 Firmware V19.34
16/11/2021 Firmware V18.95
Il est désormais possible de changer le canal affiché sur l'écran OLED en appuyant sur n'importe quel bouton du canal opposé.
IMPORTANT : Nous travaillons avec des fichiers de configuration au format texte standard. Pour le moment, les fichiers des versions précédentes enregistrés sur la carte SD ne pourront plus être reconnus.
Instructions de mise à jour du firmware :
1. Téléchargez et décompressez le dernier firmware depuis ce site sur votre ordinateur
2. Placez tous les fichiers du dossier téléchargé sur la carte SD, à l'exception des fichiers .CAL si le module est déjà étalonné
3. Maintenez le bouton PLAY du canal 1 enfoncé et allumez Ephemere. La LED REC s'allumera puis commencera à clignoter. Relâchez le bouton PLAY.
4. C'est tout, vous verrez la dernière version du firmware une fois la mise à jour terminée.
5. Suivez les étapes du manuel pour étalonner votre module.
