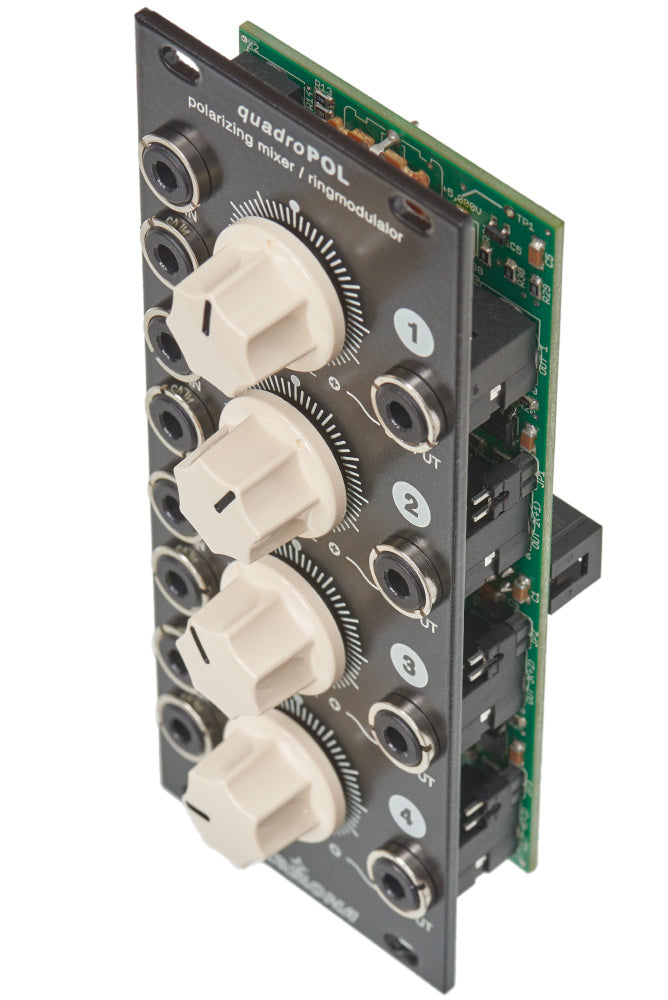

Vermona quadroPOL

QuadroPol est composé de quatre atténuateurs à tension contrôlable, qui peuvent également être utilisés comme inverseurs, modulateurs en anneau, VCA ou sources CV. Plusieurs canaux peuvent être combinés pour former un mixeur.

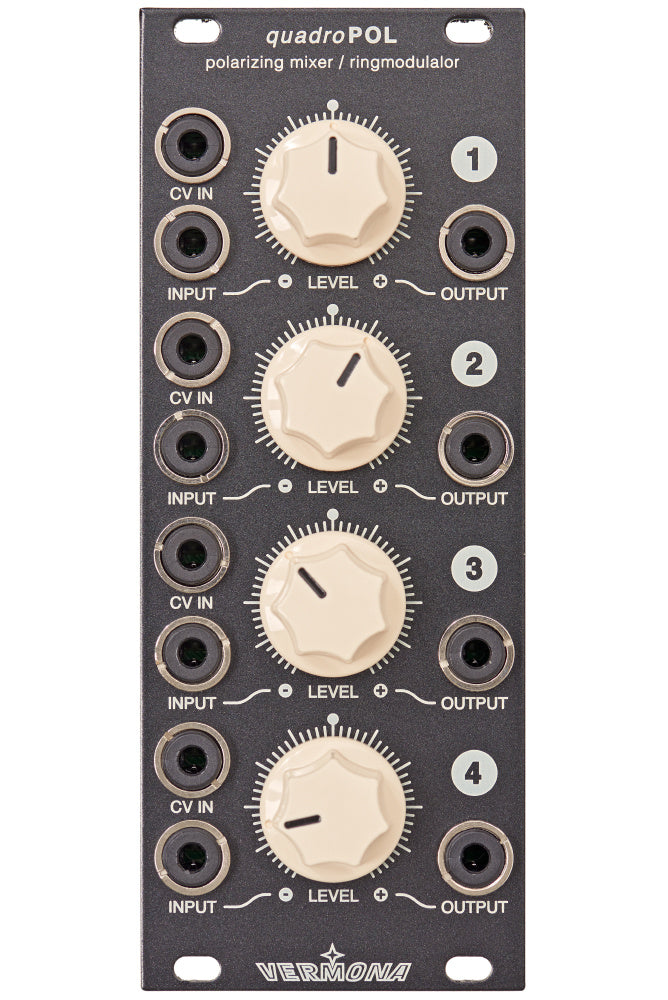

QuadroPol est équipé de quatre atténuateurs identiques. Chacun des circuits comprend une entrée, un potentiomètre et un connecteur CV pour ajuster le niveau ainsi qu’une sortie. Avec les boutons réglés à la position 12 heures, les signaux entrants ne passent pas à travers les atténuateurs. Le point zéro est très large et donc facilement atteignable.

En tournant les potentiomètres vers la droite, les utilisateurs peuvent ouvrir progressivement les circuits. Tourner les commandes vers la gauche a essentiellement le même effet, mais avec une phase inversée. Grâce aux entrées CV, qui ont une plage opérationnelle de -5 V à +5 V, les atténuateurs peuvent aussi être contrôlés via d’autres modules. Cette fonctionnalité permet d’utiliser les circuits comme des VCA.

La plage dynamique est de 80 dB. Avec un signal audio envoyé à la fois à l’entrée et au connecteur CV d’un atténuateur, il fonctionne comme un modulateur en anneau. Tant qu’aucun câble n’est branché aux entrées, celles-ci sont normalisées à une tension fixe. En utilisant les potentiomètres de niveau, il est possible de décaler les signaux CV résultants dans la plage de -5 V à +5 V. Les sorties des atténuateurs peuvent être interconnectées via des cavaliers. Ainsi, il est possible d’utiliser le QuadroPol comme un mixeur à deux à quatre canaux.
