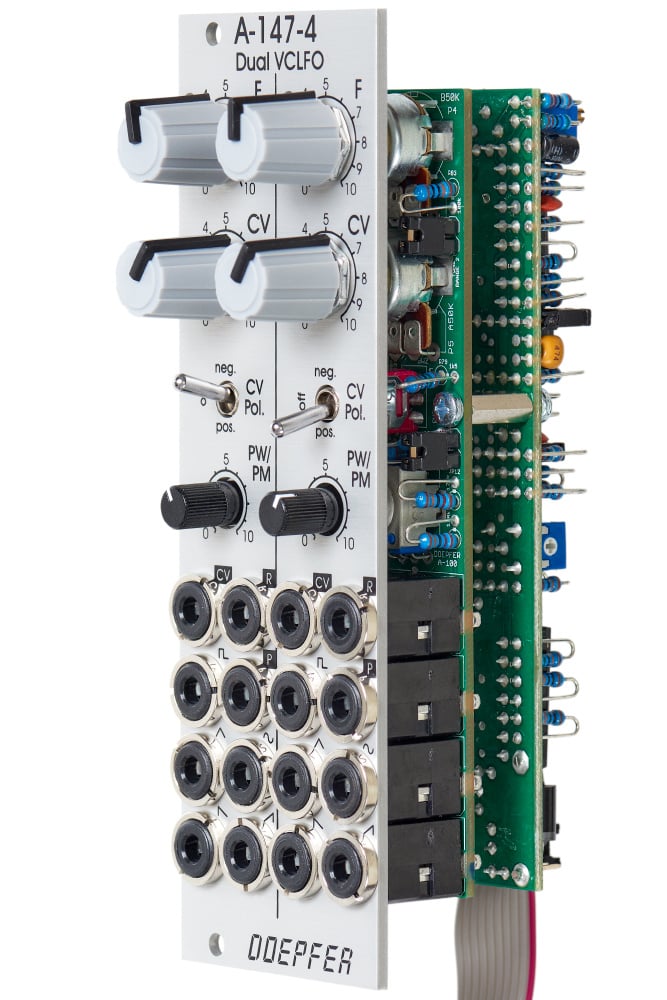

Doepfer A-147-4

Il modulo A-147-4 è un LFO (oscillatore a bassa frequenza) a doppia tensione di controllo. Ogni LFO dispone delle cinque forme d'onda: triangolare, sinusoidale, a dente di sega crescente e decrescente, nonché rettangolare. L'uscita rettangolare dispone di larghezza d'impulso regolabile manualmente e di modulazione della larghezza d'impulso mediante una tensione di controllo esterna. La forma d'onda di base è quella triangolare. Le altre forme d'onda vengono ricavate dal triangolo mediante convertitori di forma d'onda. La frequenza di ciascun LFO può essere regolata manualmente e modulata mediante una tensione di controllo esterna con attenuatore e interruttore di polarità dedicati. Mediante un jumper è possibile selezionare l'intervallo di frequenza di base di ciascun LFO: circa 0.02 Hz (~ 50 secondi) ... 2.5kHz oppure circa 0.0017 Hz(~ 600 secondi) ... 220Hz. In questo modo ciascun LFO può essere utilizzato anche come VCO con una frequenza massima di circa 2.5kHz. Ogni LFO dispone di un ingresso reset utilizzabile per reimpostare il segnale triangolare.

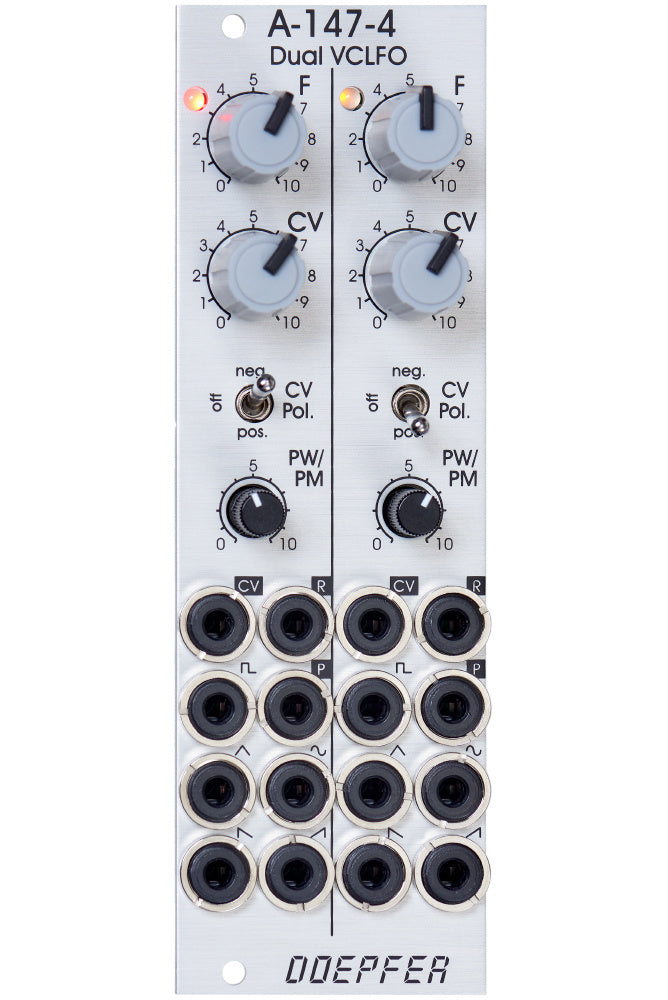

Il modulo dispone dei seguenti controlli e ingressi/uscite:

• Controllo F: controllo manuale della frequenza; per ciascun LFO è possibile selezionare l'intervallo di frequenza mediante un jumper tra due valori (vedere le note tecniche)
  • escursione di frequenza del controllo F nell'intervallo ad alta frequenza: circa 0.075 Hz (~ 13 secondi) ... 1,4kHz
  • escursione di frequenza del controllo F nell'intervallo a bassa frequenza: circa 0.007 Hz (~ 140 secondi) ... 125Hz
• Controllo CV: attenuatore per il segnale applicato alla presa CV; mediante un jumper è possibile applicare una piccola tensione positiva al contatto di commutazione della presa /CV/; finché alla presa /CV/ non è collegato alcun cavo patch, il controllo CV funziona quindi come regolazione fine della frequenza
• Interruttore CV Pol.: interruttore di polarità per il segnale applicato alla presa /CV/
• Controllo PW/PM: controllo combinato per il controllo manuale e tramite CV della larghezza d'impulso dell'onda rettangolare:
  • quando alla presa /P/ non è collegato alcun cavo patch, il controllo viene utilizzato per regolare manualmente la larghezza d'impulso (PW)
  • quando alla presa /P/ è collegato un cavo patch, il controllo funziona come attenuatore per il segnale CV esterno, con una larghezza d'impulso di base di 50:50.
• Presa /CV/: ingresso della tensione di controllo della frequenza; in fabbrica il modulo viene regolato in modo che la sensibilità di questo ingresso sia esattamente 1V/ottava quando il controllo CV è completamente ruotato in senso orario.
• Presa /R/: ingresso reset; in base al jumper associato, l'ingresso reset è attivato dal fronte oppure controllato dal livello (per i dettagli vedere le note tecniche)
• Presa /P/: ingresso della tensione di controllo della larghezza d'impulso
• Prese con il simbolo della forma d'onda: uscita della forma d'onda in questione (triangolare, sinusoidale, a dente di sega crescente e decrescente, rettangolare)
• Gli intervalli di tensione delle uscite sono circa -5V ... +5V (10Vpp), ad eccezione dell'uscita rettangolare
• Per l'uscita rettangolare è possibile scegliere mediante un jumper se l'intervallo è circa -5V ... +5V oppure  0...+10V.
• LED: indicatore visivo dell'LFO (triangolare)
• Gli ingressi del modulo sono contrassegnati da caratteri bianchi su sfondo nero (nel testo racchiusi tra due barre). Le uscite sono contrassegnate da caratteri neri.

Note tecniche e caratteristiche speciali:

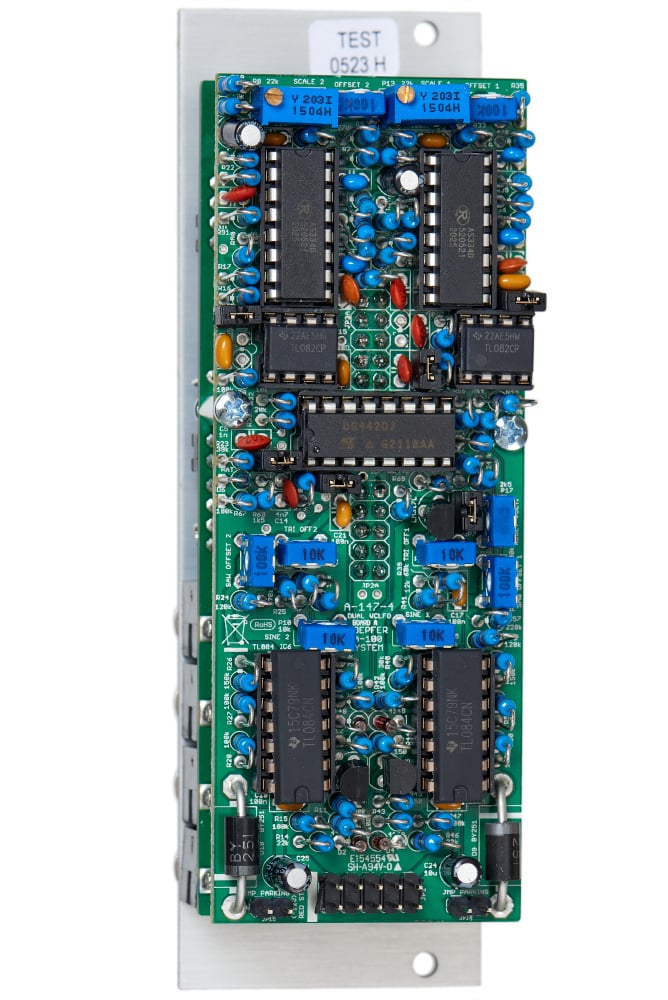

• L'intervallo di frequenza di base di ciascun LFO può essere selezionato mediante un jumper. Le impostazioni corrispondono a due diversi valori di capacità per il circuito VCO. Il rapporto tra i due intervalli è circa 1:11. Quando è selezionato l'intervallo superiore, è possibile generare frequenze da circa 0.02 Hz fino a 2.5kHz. Per l'intervallo inferiore i valori sono circa 0.0017 Hz ... 220Hz. Per ottenere questi intervalli di frequenza completi sono necessarie tensioni di controllo esterne. Con il solo controllo F sono possibili soltanto le frequenze indicate sopra.
• Inoltre, l'intervallo del controllo manuale F può essere ridotto per ottenere una risoluzione più fine. A tale scopo è necessario rimuovere un jumper. L'intervallo del controllo F viene quindi ridotto a circa 1:4.5.
• In fabbrica la tensione iniziale dell'uscita triangolare dopo un reset è regolata a 0V, ovvero dopo un reset il triangolo parte da 0V con la pendenza crescente. Mediante un potenziometro di regolazione è possibile impostare la tensione iniziale su un altro valore (ad esempio -5V).
• Un altro jumper viene utilizzato per impostare il comportamento del reset su attivazione tramite fronte o controllo tramite livello. Quando è impostato sull'attivazione tramite fronte, per il reset viene utilizzato il fronte di salita del segnale reset (indipendentemente dalla durata dello stato "alto" del segnale reset). Quando è impostato sul controllo tramite livello, l'uscita triangolare rimane alla tensione iniziale finché il segnale reset è "alto". Il triangolo inizia soltanto quando il segnale reset diventa "basso".

Consumo energetico: 80mA a +12 V e 70mA a -12 V

Profondità: 45mm

HP : 8
