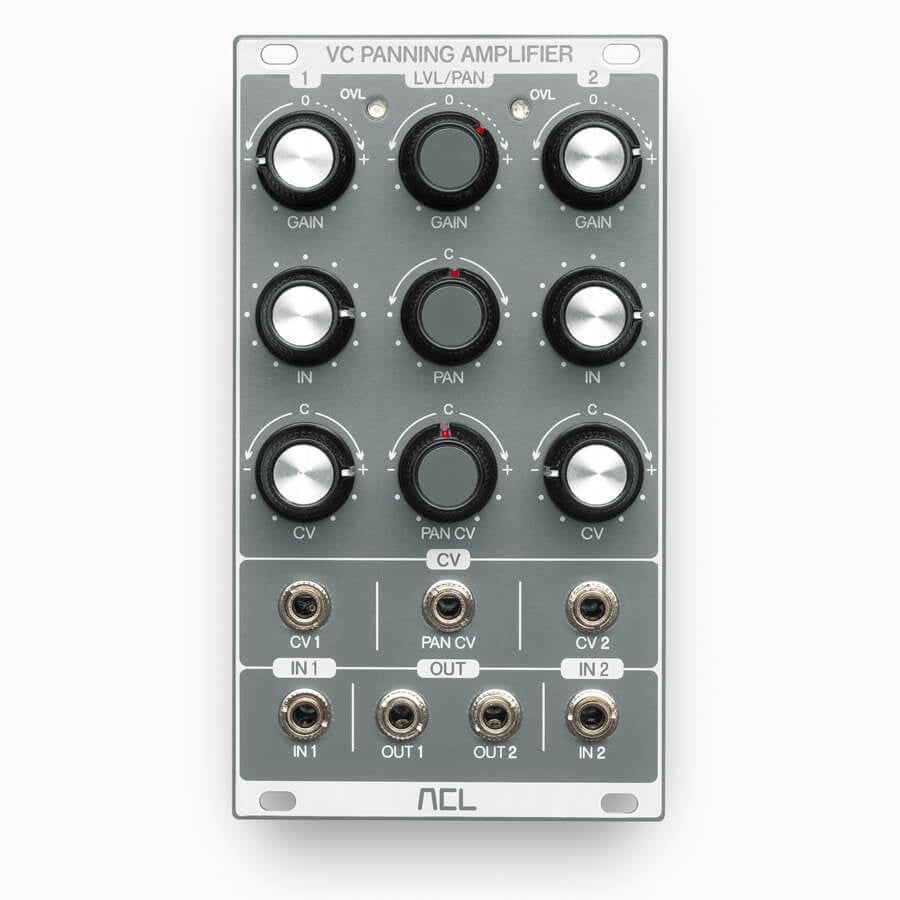

ACL VC Panning VCA

Breedte 14 HP

Onze Voltage Controlled Panning Amplifier is anders dan veel van onze modules omdat hij eigenlijk complexer klinkt dan hij is, in tegenstelling tot andersom. Maar dat betekent niet dat hij niet krachtig is!

Hij is simpelweg ontworpen om audiosignalen dynamisch in het stereoveld te positioneren. Hij kan werken met zowel stereo- als dual mono-signalen (waardoor de module in feite verandert in twee zelfstandige VCA's) en kan in beide configuraties twee gelijktijdige onafhankelijke CV-controllers accepteren.

Op het eerste gezicht lijkt er misschien een hoop ingangen, uitgangen en knoppen te zijn voor zo'n eenvoudig doel als panning, maar ze bieden een aantal creatieve mogelijkheden. En het zal je waarschijnlijk niet verbazen dat we dit alles ondersteunden met een geheime troef (daarover zo meer).

Qua functies heeft de module twee exponentiële respons VCA's, elk met een handmatige of CV-gainregeling en ingangslevel-attenuators. Je kunt deze twee signalen handmatig pannen of met CV (met een speciale knop om de hoeveelheid CV-panning te regelen). Daarnaast zijn de CV1- en IN 1-signalen genormaliseerd^* naar CV2 en IN 2 (waardoor bijvoorbeeld eenvoudige mono-naar-stereo panning-effecten mogelijk zijn zonder extra signaalsplitsing/vermenigvuldiging). Tot slot, zodra je de perfecte stereo-balans hebt bereikt, kan de gain van beide kanalen gelijktijdig worden aangepast met één potmeter (of CV), waarbij de relatieve niveaus behouden blijven.

Natuurlijk zijn er veel mogelijke toepassingen voor deze module, waaronder zelfs enkele die niet beperkt zijn tot stereobewerking (bijvoorbeeld gelijktijdige gainverwerking van twee verschillende audiosignalen met één CV-gestuurde regeling). Panning is echter waar het echt om draait, en een meer conventioneel gebruiksvoorbeeld zou het toepassen van snelle panningmodulatie kunnen zijn. Met dit in gedachten zorgt onze geheime troef ervoor dat noch handmatige noch CV-panning een niveauverlaging veroorzaakt in het midden van het stereobeeld.

Het corrigeren van deze 'pan-power-law' is verre van standaard in dergelijke modules, maar zorgt ervoor dat het waargenomen volume van een gepand signaal niet verandert, zelfs niet als het helemaal links of rechts wordt gepand. Dit heeft een bijzonder merkbaar effect wanneer de panorama wordt gemoduleerd. Het spreekt voor zich dat, zoals bij al onze modules, de VC Panning Amplifier is ontworpen voor lage vervorming, lage CV-doorvoer en laag geluid, en voorzien is van overbelastingsindicatoren, zodat extreem intense signalen die door de modules lopen volledig opzettelijk zijn!

*Automatisch gepatcht op de printplaat, tenzij alternatieve bronnen handmatig worden gepatcht.

Stroomverbruik:

• 85 mA +12V
• 40 mA -12V
• 0 mA 5V

Installatiediepte:

• 22 mm diep
