Doepfer A-135-5

Module A-135-5 is een combinatie van een spanningsgestuurde polyfone mixer en een polyfone suboctaafgenerator. Het bestaat uit 12 spanningsgestuurde versterkers (VCAs) die zijn gerangschikt in een 4x3 matrix. Hiermee kunnen tot drie vierstemmige polyfone signalen (bijv. de uitgangen van drie polyfone VCO's A-111-4) worden gemixt. Het niveau van elk van de drie polyfone kanalen (A, B, C) met elk vier stemmen kan handmatig worden geregeld of via een externe stuurspanning met bijbehorende verzwakkers.
Daarnaast beschikt de module over vier frequentiedelers die de suboctaven afleiden van de vier ingangssignalen van kanaal A. De suboctaafsignalen zijn aangesloten op de schakelcontacten van de sockets van kanaal B. Zolang de sockets van kanaal B niet zijn gepatcht, worden de suboctaafsignalen van kanaal A gebruikt als ingangen voor kanaal B. De suboctaven zijn symmetrische rechthoekgolven met de helft van de frequentie van het overeenkomstige signaal A. Bijvoorbeeld kunnen twee polyfone VCO's (A-111-4) worden gebruikt en gepatcht naar de kanalen A en C. Kanaal B levert dan de suboctaven van kanaal A.
Aangezien de module volledig DC-gekoppeld is, kan hij ook worden gebruikt voor het mixen van stuurspanningen in een polyfone omgeving (bijv. voor envelopes, LFO's of andere stuurspanningen).
De schakelcontacten van de 12 ingangssockets en de vier uitgangen zijn intern verbonden met pinheaders. Zo kan de module intern worden voorgepatcht naar andere polyfone modules (bijv. de vier ingangen A naar een A-111-4, de vier ingangen C naar een andere A-111-4 en de uitgangen naar het polyfone filter A-105-4). Omdat de schakelcontacten van de sockets worden gebruikt voor de interne voorpatch, kan de interne patch worden overschreven door gebruik te maken van de sockets op het frontpaneel.

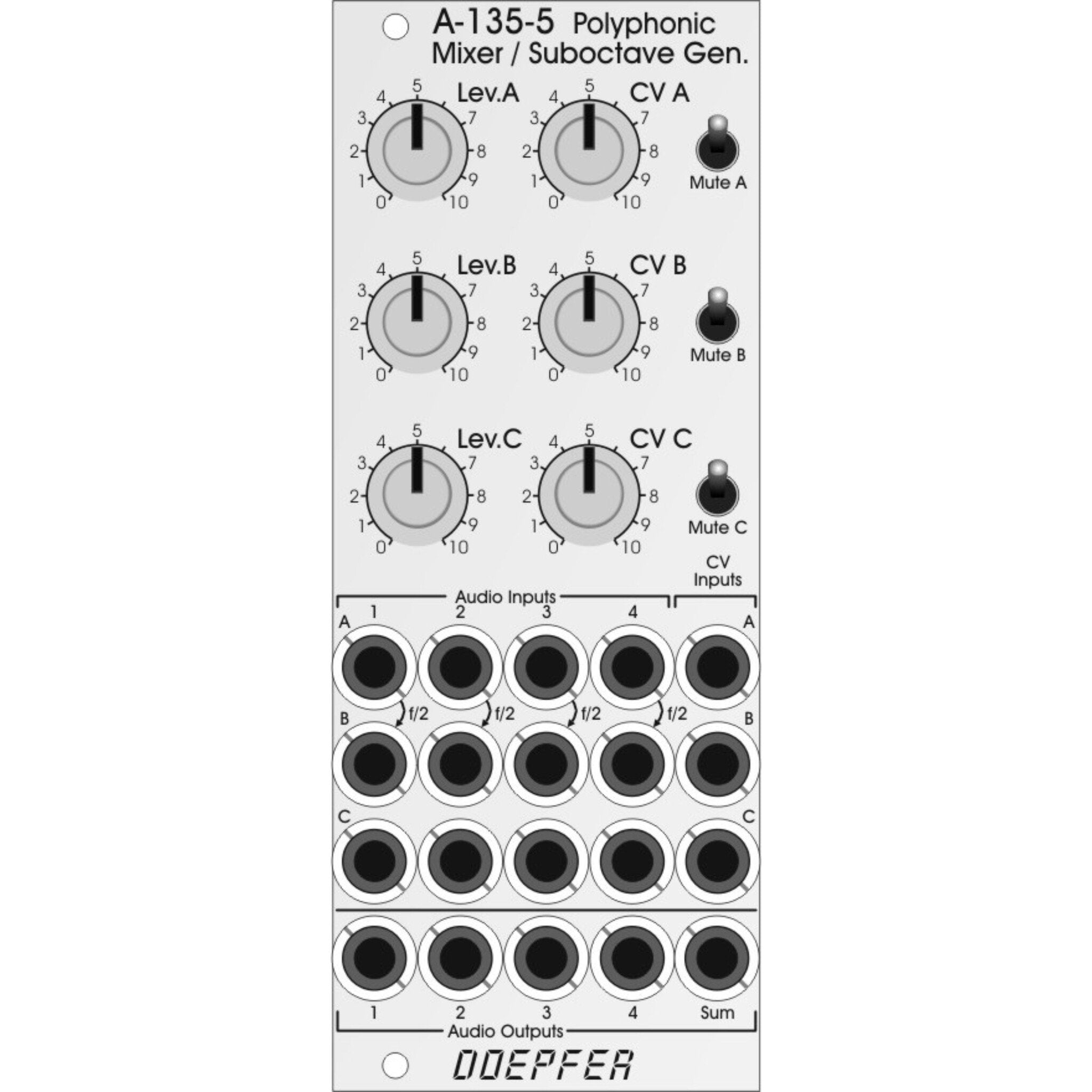

De module heeft deze bedieningselementen en in-/uitgangen beschikbaar:

• Bediening Lev.A, Lev.B, Lev.C: handmatige niveauregeling van de kanalen A, B en C
• Bediening CV A, CV B, CV C: verzwakkers voor de overeenkomstige stuurspanningingangen
• Schakelaars Mute A, B, C: dempingsfunctie voor de kanalen A, B en C; in de onderste stand van de schakelaar is het overeenkomstige kanaal gedempt
• Sockets A1...4: ingangen kanaal A
• Sockets B1...4: ingangen kanaal B (als de sockets niet zijn gepatcht, worden de suboctaafsignalen gebruikt voor de ingangen B)
• Sockets C1...4: ingangen kanaal C
• Sockets CV A, CV B, CV C: stuurspanningingangen voor de kanalen A, B en C
• Sockets Out 1...4: uitgangen
• Socket Sum: somuitgang, speciaal voor parafone toepassingen, d.w.z. slechts één VCF/VCA voor alle stemmen

Technische notities:

• Indien nodig kunnen twee of meer modules worden gekoppeld wanneer meer dan drie polyfone kanalen vereist zijn.
• de maximale totale versterking is minder dan 1 om clipping te voorkomen (kan worden aangepast naar versterking 1 door weerstanden te vervangen, maar dan kan clipping optreden)
• de maximale ingangsniveaus zonder vervorming zijn ongeveer 16Vpp (of -8V ... +8V voor de verwerking van stuurspanningen)
• het spanningsbereik voor elk van de CV-ingangen is ongeveer 0...+5V (met overeenkomstige verzwakkerbediening volledig rechtsom), hogere stuurspanningen (bijv. 0...+10V) kunnen worden aangepast met de verzwakkerbediening
• de suboctaafniveaus zijn ongeveer 5Vpp
