Intellijel Triplatt

Beheers die signalen en stel die spanningen nauwkeurig in.

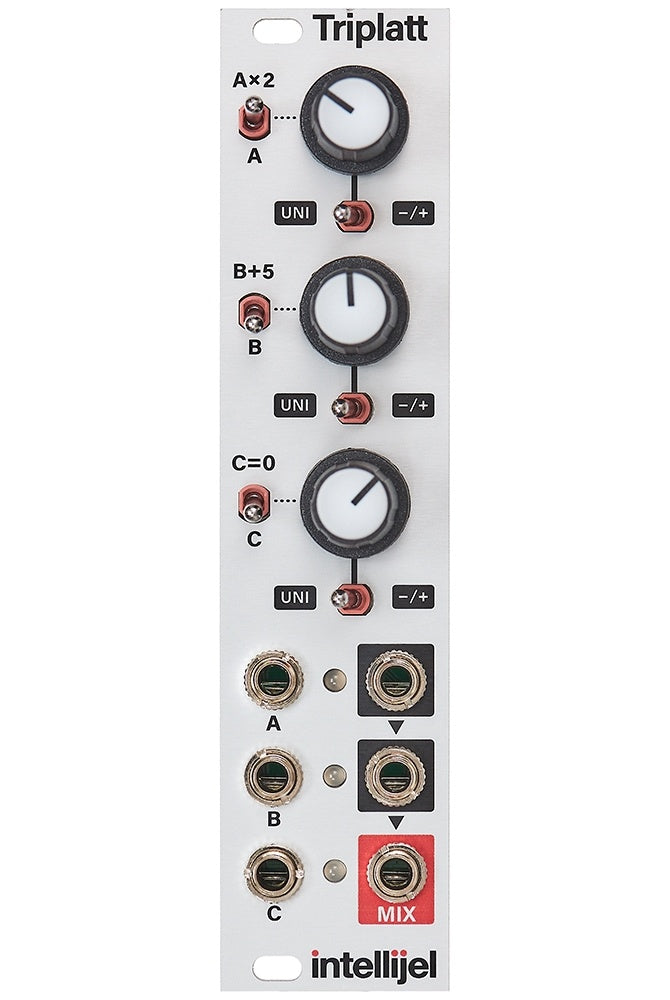

Triplatt is een drie-kanaals actieve/buffered attenuverter en summing mixer. Elk kanaal heeft een knop die kan functioneren als een unipolaire demper of een bipolaire attenuverter, afhankelijk van de instelling van de bijbehorende tweepositie polariteitsschakelaar. Het is een veelzijdige en superhandige utility-module die in bijna elke patch die je maakt zijn weg zal vinden!

Elke ingang is normaal gesproken verbonden met een ingebouwde +5V DC spanningsbron. Zonder iets in de ingangen te steken, regelt elke knop een spanningsbereik van 0 tot +5 V of -5 tot +5 V, afhankelijk van de stand van de polariteitsschakelaar van het kanaal.

Elke uitgang is normaal gesproken verbonden om te mengen met de uitgang van het kanaal eronder, waardoor het mogelijk is om submixen te maken in groepen van twee of drie.

Daarnaast heeft elk kanaal een “speciale functie” schakelaar om de ingangsspanning op een specifieke manier te wijzigen. Kanaal A heeft een 2x spanningsvermenigvuldiger schakelaar, waarmee je de spanning die naar kanaal A wordt gestuurd kunt verdubbelen. Kanaal B heeft een +5V schakelaar, waarmee je 5V kunt toevoegen aan de spanning die naar kanaal B wordt gestuurd. Kanaal C heeft een dempschakelaar, waarmee je het signaal dat naar kanaal C wordt gestuurd volledig kunt uitschakelen.

Kenmerken

• Drievoudige demper / inverter / attenuverter / vermenigvuldiger / opteller / mixer / DC spanningsbron
• Twee modi voor elk kanaal (Positief of Bipolair)
• Extra “speciale functie” voor elk kanaal
• Precisie 5V bron die normaal gesproken op alle drie de ingangen is aangesloten
• Dubbele kleur-led voor het monitoren van elke individuele uitgang
• Skiff / Palette vriendelijk

Eurorack-module

• 3-kanaals mixer, demper, attenuverter, inverter, vermenigvuldiger, opteller en DC spanningsbron
• Wanneer de ingangskabel leeg is, levert elk kanaal 0 V tot +5 V of -5 V tot +5 V als spanningsbron
• Kanalen A en B kunnen 0 V tot +10 V of -10 V tot +10 V genereren
• Schakelaar voor spanningsverdubbeling op kanaal A
• Schakelaar voor +5 V offset op kanaal B
• Dempschakelaar voor kanaal C
• Mix-uitgang
• Stroomvereisten: 49 mA (+12 V) / 25 mA (-12 V)
• Breedte: 6 HP
• Diepte: 21 mm
