Kenton MIDI USB Host Mk3

Beschrijving

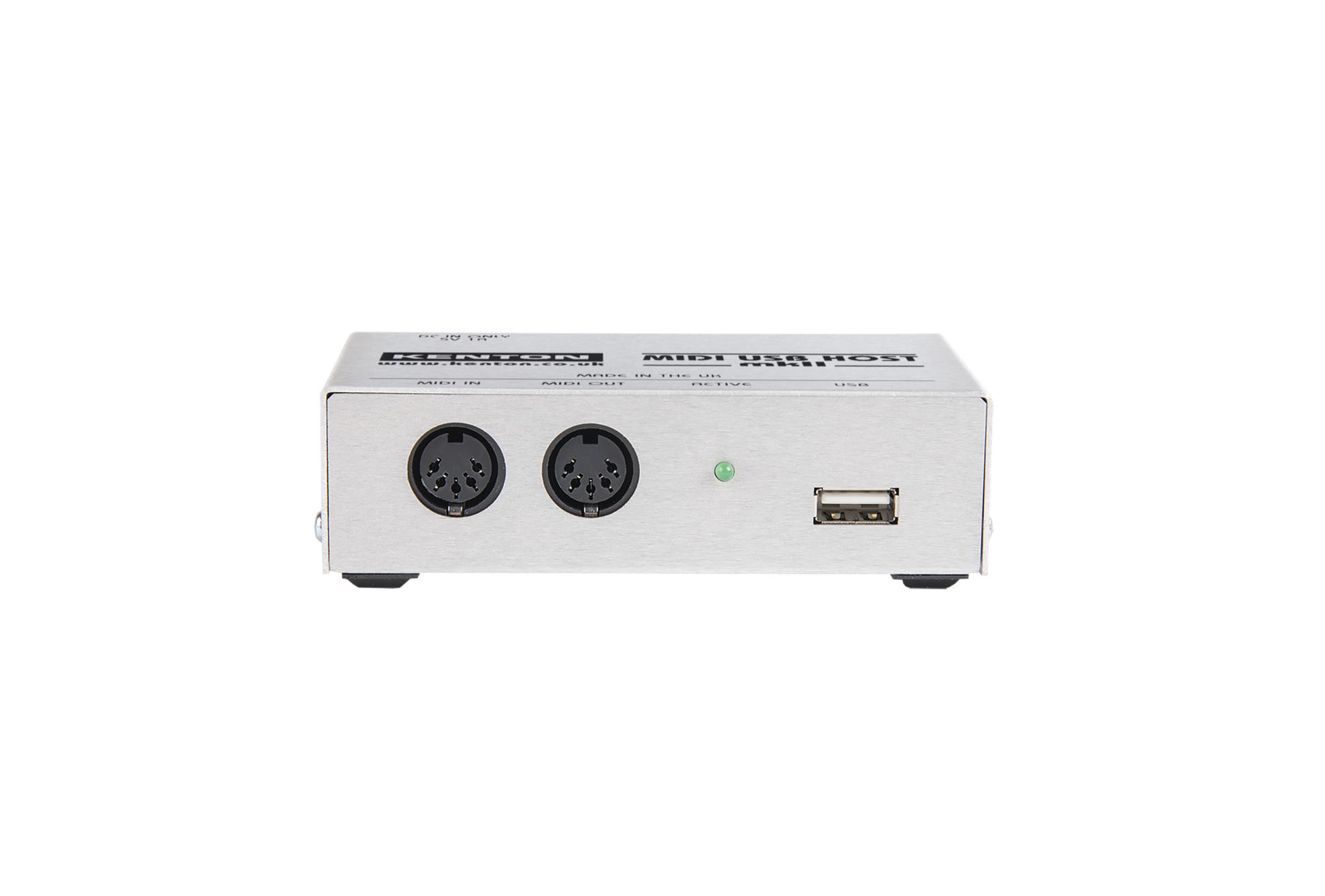

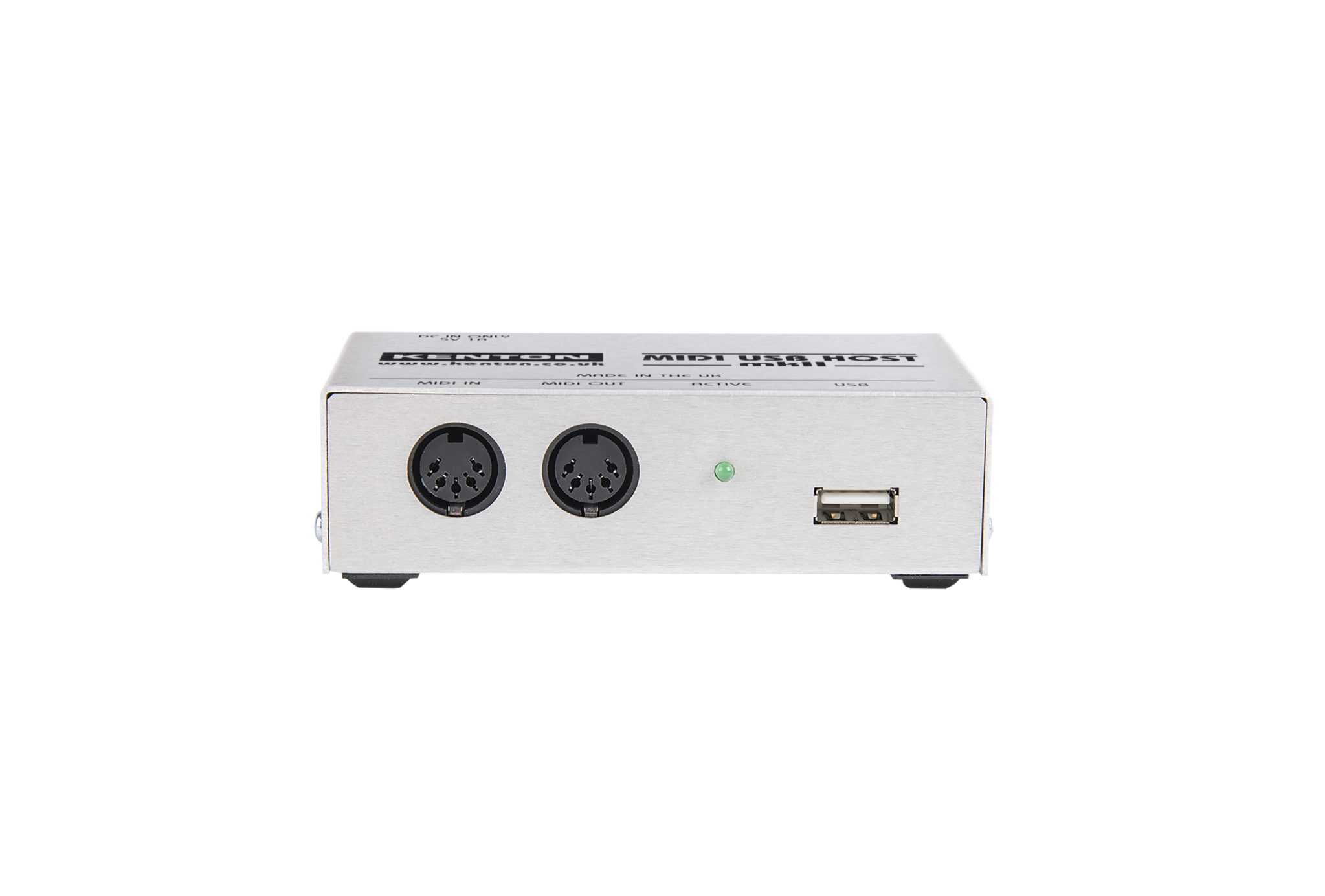

Uw USB-apparaat wordt aangesloten op de MIDI USB Host mk3 in plaats van op een computer. Dit apparaat biedt MIDI In- en Out-aansluitingen voor USB-MIDI-keyboards en -controllers die alleen een USB B-typeaansluiting hebben. In combinatie met bijvoorbeeld een USB-Solo kan de USB-Solo worden gebruikt in een standaard MIDI-opstelling, net als een Pro-Solo. Het apparaat heeft een USB-hostpoort (USB A-typeaansluiting), een MIDI In en een MIDI Out (allebei 5-pins DIN).

De MIDI USB Host mk3 heeft nu extra functies. Naast de standaardmodus zijn er nu twee extra modi.

Standaardmodus (groene led):

MIDI-gegevens die via de MIDI In-aansluiting worden ontvangen, worden naar het USB-apparaat gestuurd en MIDI-gegevens van het USB-apparaat worden naar de MIDI Out-aansluiting gestuurd.

Merge 1-modus (oranje led):

MIDI IN wordt niet naar het USB-apparaat gestuurd, maar samengevoegd met MIDI-gegevens die van het USB-apparaat komen. Deze samengevoegde gegevens worden vervolgens naar de MIDI Out-aansluiting gestuurd.

Merge 2-modus (rode led):

MIDI IN-gegevens worden naar het USB-apparaat gestuurd en ook samengevoegd met MIDI-gegevens van het USB-apparaat. Deze samengevoegde gegevens worden vervolgens naar de MIDI Out-aansluiting gestuurd.

De modi worden achtereenvolgens geselecteerd door op de verzonken drukknop te drukken - de kleur van de led geeft aan welke modus actief is.

Het aangesloten USB-MIDI-apparaat MOET ‘Class Compliant’ zijn.

De MIDI USB HOST wordt gevoed door een gereguleerde 5V-netadapter (meegeleverd) en kan tot 1 ampère busvoeding leveren aan het aangesloten USB-apparaat. Dit product wordt geleverd met een multi-regionale voeding die in de meeste landen kan worden gebruikt.

Aantrekkelijk afgewerkt in geborsteld aluminium met zwarte zeefdruk
Afmetingen: 110mm x 55mm x 32mm

Kenmerken

Aansluiten

U kunt één “Class Compliant” USB-apparaat rechtstreeks aansluiten op de MIDI USB Host. Als op uw host al de
nieuwste firmware is geïnstalleerd, kunt u een USB-hub met voeding aansluiten en maximaal vier USB-apparaten
aansluiten. Oudere MIDI USB Host mkII-apparaten kunnen worden bijgewerkt met een gratis download die
beschikbaar is in het supportgedeelte van onze website. Serienummers N6-2421 hebben al hub-compatibele
firmware. Serienummers N3-0541 en hoger kunnen worden bijgewerkt.

Wij raden aan uw USB-apparaat op de MIDI USB Host aan te sluiten voordat u de voeding inschakelt. Sluit vervolgens
de voedingsadapter aan en schakel deze in. De actieve led hoort te branden. Als u de voeding inschakelt terwijl er niets
op de MIDI USB Host is aangesloten, knippert de actieve led gelijkmatig; dit geeft aan dat het apparaat wacht tot er
een geschikt apparaat wordt aangesloten. Als de led nog steeds knippert nadat u uw apparaat hebt aangesloten, is het
mogelijk dat uw apparaat niet Class Compliant is. U kunt echter proberen de voeding uit te schakelen en opnieuw te
beginnen.
Sommige USB-MIDI-apparaten hebben twee gebruiksmodi en kunnen worden ingesteld op de modus Class Compliant,
ook als dit niet de standaardinstelling is. De modus Class Compliant kan “generic driver” worden genoemd; de
andere modus kan bijvoorbeeld “advanced driver” heten. Raadpleeg de handleiding van het apparaat om te zien of de
modus kan worden ingesteld op Class Compliant.
Als u de USB-kabel loskoppelt en vervolgens opnieuw aansluit terwijl het apparaat is ingeschakeld, maakt het apparaat
mogelijk opnieuw verbinding, maar dit is niet gegarandeerd.

Voeding

Het is essentieel om uitsluitend de meegeleverde gereguleerde 5V-voedingsadapter te gebruiken. Een spanning hoger dan 5V
op de MIDI USB Host zal de MIDI USB Host zelf waarschijnlijk niet beschadigen, maar kan wel elk aangesloten USB-apparaat
beschadigen, omdat de 5V als busvoeding wordt doorgegeven aan het aangesloten USB-apparaat. In de MIDI USB Host zit
een beveiligingscircuit tegen omgekeerde polariteit en overspanning, maar dit moet worden beschouwd als laatste redmiddel en
biedt geen garantie tegen schade aan een aangesloten USB-apparaat bij overspanning, omdat de USB-busspanning tot 6,5V
kan oplopen voordat deze wordt begrensd. Let erop dat voedingsadapters van andere apparaten niet per ongeluk op de MIDI
USB Host worden aangesloten.
Als de ingangsspanning boven 6,5 volt komt, wordt de voeding uitgeschakeld. De led gaat uit en het apparaat werkt pas weer
nadat de voeding ten minste 60 seconden is verwijderd. Hierdoor krijgt de thermische zekering de tijd om te resetten.

Compatibiliteit

Zoek naar een instelling voor “generic driver”; uw apparaat moet Class Compliant zijn. Sommige apparaten (met name Roland-apparaten) hebben een instelling voor een “advanced” driver. Als uw apparaat deze instelling heeft, schakelt u deze uit. Bij de meeste EDIROL-producten staat deze instelling standaard aan; ze kunnen werken nadat u deze instelling hebt gewijzigd - raadpleeg de handleiding.

Controleer op firmware-updates. Bij sommige Novation-controllers/keyboards kan de firmware (software) worden bijgewerkt, waarna ze met de nieuwe versie werken. Dit geldt mogelijk alleen voor de Remote Audio-, LE- of SL-serie en niet voor de 25/37-modellen.
Novation Launch Control XL kan worden bijgewerkt zodat het met de MIDI USB Host werkt. Novation Launch Control (niet XL) (en waarschijnlijk de meeste Novation-producten) werkt met Host-firmware v2006 (of hoger), die kan worden gedownload van de Kenton-website.

De Novation Launch Key-serie zou nu moeten werken met firmware v2006 (of hoger) voor de MIDI USB Host. Deze had echter hetzelfde probleem als de Launch Control, en die werkt nu met firmware v2006 (of hoger).

Yamaha-producten die in 2012 of later voor het eerst op de markt zijn gebracht, zijn Class Compliant en zouden moeten werken. Ontwerpen van vóór die datum waren afhankelijk van eigen drivers en werken niet.
Van de volgende Yamaha-keyboards is bekend dat ze Class Compliant zijn en dus goed zouden moeten werken:

PSR-E353, PSR-E443
PSR-S670, PSR-S770, PSR-S970, PSR-A3000, TYROS-5
NP-12, NP-32
DGX-650, DGX-660
P-105, P-115, P-255

We zien de laatste tijd dat enkele keyboards een USB-hub bevatten. U herkent een apparaat met een ingebouwde USB-hub meestal aan een of meer USB “A”-aansluitingen (rechthoekig), naast het “B”-type (ongeveer vierkant) dat normaal op een apparaat voorkomt. De “A”-typeaansluitingen zijn hetzelfde als die op uw computer. Apparaten met alleen een “B”-aansluiting werken normaal gesproken goed als ze “Class Compliant” zijn. Firmware v2005 voor de MIDI USB Host mkII werkt met USB-hubs, maar oudere MIDI USB Host mkII-apparaten kunnen worden bijgewerkt; een gratis download is beschikbaar in het supportgedeelte van onze website. Serienummers N6-2421 hebben al hub-compatibele firmware. Serienummers vanaf N3-0541 kunnen worden bijgewerkt.

Van de volgende keyboards is bekend dat ze een USB-hub bevatten en daarom alleen werken met firmware v2005 of hoger (serienummer N6-2421 en hoger) voor de MIDI USB Host:
Korg Microkey 61
Korg Microkey 49
Korg Microkey 37

De volgende keyboards werken alleen met firmware v2006 of hoger (serienummer N6-2541 en hoger) voor de MIDI USB Host:
M-Audio Keystation mini 32 en andere modellen uit de Keystation-serie.

Host-firmware (v2006) kan worden gedownload van de Kenton-website.

Voor zover wij weten werken alle andere “Class Compliant” USB-MIDI-keyboards wel. We krijgen veel vragen over de Yamaha P-105- en P115-piano's en de Teenage Engineering OP-1; al deze apparaten werken zeker goed.

Als vuistregel geldt: als een apparaat werkt met een iPad (met een camera-aansluitkabel - iPad naar USB), dan zou het moeten werken met de MIDI USB Host.

De handleiding vindt u hier: HANDLEIDING
