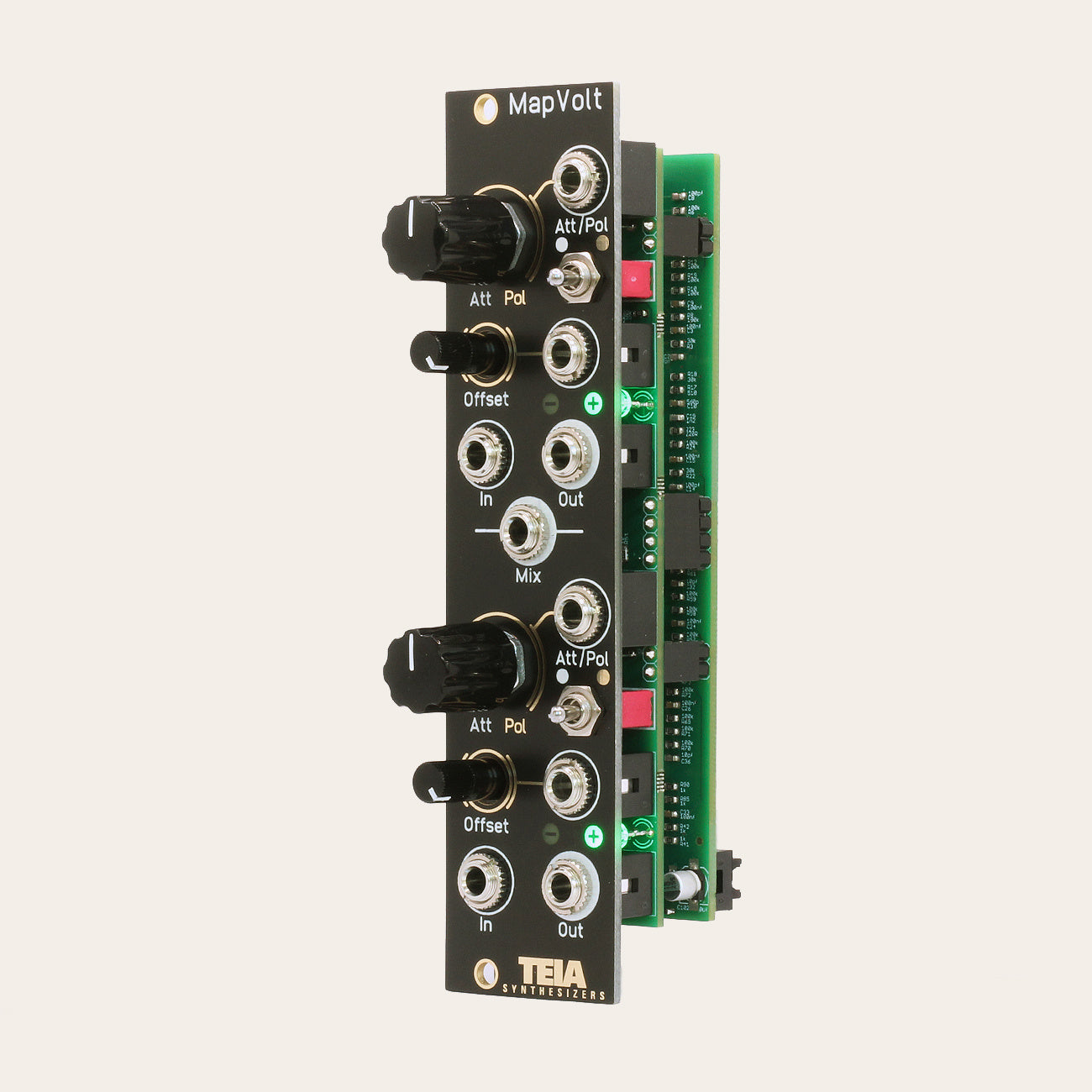

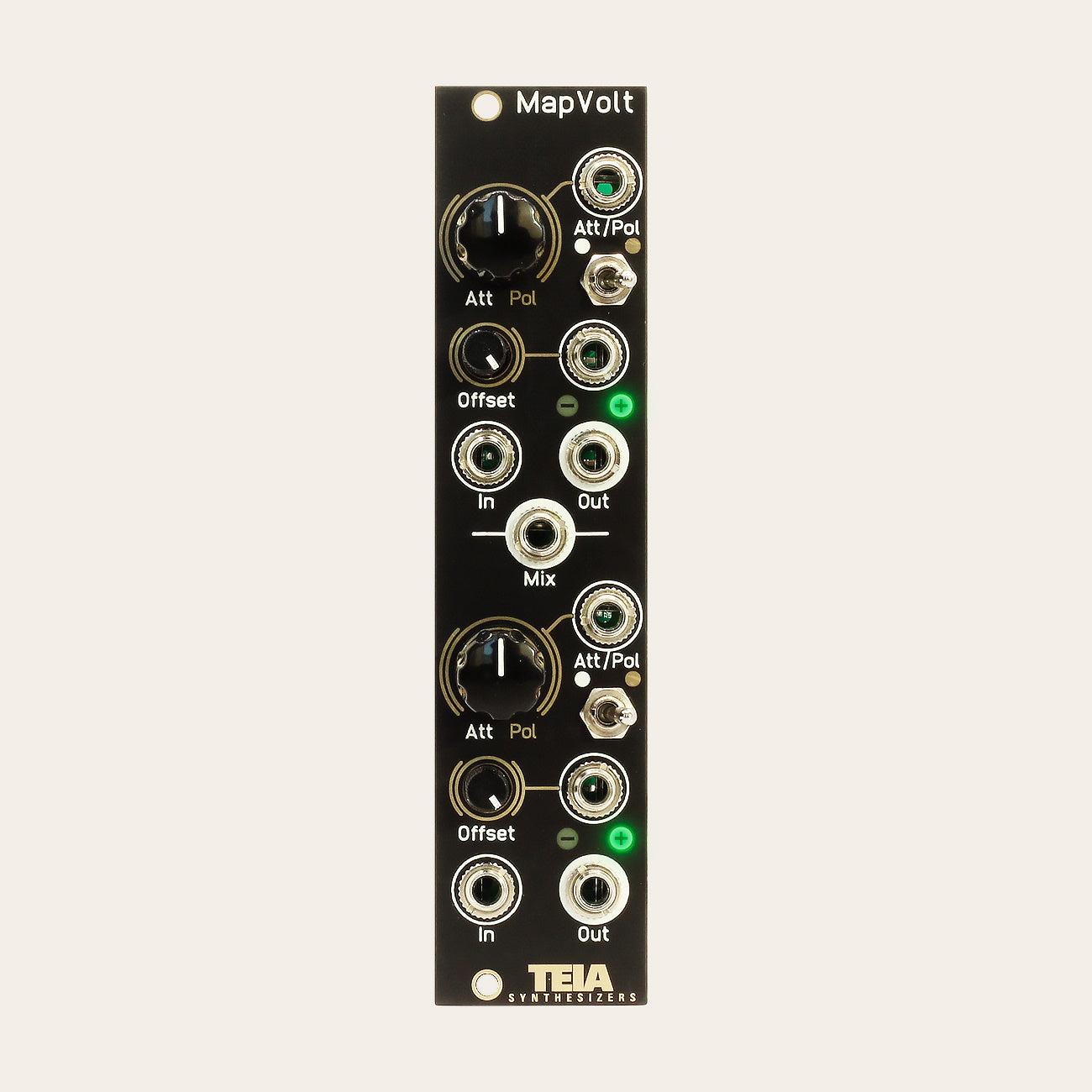

Teia Synthesizers MapVolt

Ontworpen met veelzijdigheid in gedachten, is MapVolt een dual-channel Universele Voltage Processor die gebouwd is voor flexibiliteit in het verwerken van audio- en CV-signalen.
Met slechts 6hp is MapVolt een multifunctioneel hulpmiddel voor voltage-gestuurde schaalverdeling, inverteren, offsetten, aftrekken en mixfuncties.

Elk kanaal van MapVolt kan werken in Polarizer- of Attenuator-modus, met handmatige bediening via knoppen of CV-signalen. In Polarizer-modus functioneert het als een Voltage Controlled Attenuator-Inverter, waarmee het niveau en de polariteit van het signaal geregeld kunnen worden. Daarnaast kan het gebruikt worden als een Four-Quadrant Multiplier of Ring Modulator voor audiosignalen, waarbij de processor-ingang dient als draaggolfsignaal en de CV-ingang van de polarizer als modulator.

In Attenuator-modus werkt MapVolt als een VCA, die controle biedt over signaalniveaus. De VCA CV-ingang met een bereik van +5/-5 is zeer geschikt voor amplitude modulatie (AM) met andere +/-5V golfvormen.

MapVolt is uitgerust met speciale Voltage Offset-knoppen voor elk kanaal, die via CV kunnen worden aangestuurd. Als er geen ingang is aangesloten op het Processor-ingangskanaal, kunnen de Voltage Offset-knoppen gebruikt worden als Offset Generators.

Met zijn speciale mixfase maakt MapVolt het mogelijk om beide kanalen te combineren tot een gedeelde uitgang. Bovendien, als een van de processor-kanalen wordt geïnverteerd, maakt het aftrekken van het ene signaal van het andere mogelijk.

Kenmerken:

• Dubbele VC-Polarizer (attenuverter).
• Dubbele VC-Attenuator (VCA).
• Dubbele VC-Offset generator (+10V/-10V).
• Dubbele Ring Modulator/vierkwadrantenvermenigvuldiger.
• Tweekanaals Mixer
• Voltage aftrekker
• Geschikt voor zowel Audio- als CV-signalen

Specificaties:

• Breedte: 6HP
• Diepte: 33mm
• Stroomverbruik: 65mA +12 / 65mA -12
• Eurorack-formaat
• Doepfer stroomaansluiting
