ACL MINI MIDI - USB MIDI-to CV

¿Quieres conectar tu sistema modular a equipos MIDI USB o DAW basificados en ordenador? ¿Al mismo tiempo? Nosotros también.

Con más de 20 módulos y tres sistemas modulares completos en nuestro catálogo, se te podría perdonar que pensaras que somos un grupo de puristas que recorren de noche los estudios de Berlín, buscando copias desprevenidas de Ableton Live y Cubase para infectarlas con virus.

Pero nada podría estar más lejos de la verdad. Nos encanta el hardware analógico y también nos encantan la potencia y la creatividad de los DAW. Nos encantan la potencia y la creatividad de los DAW, así que desde hace tiempo soñábamos con un módulo que tendiera un puente entre nuestro ordenador, sistema modular y dispositivos MIDI USB. Así que lo hicimos.

Es pequeño y es MIDI

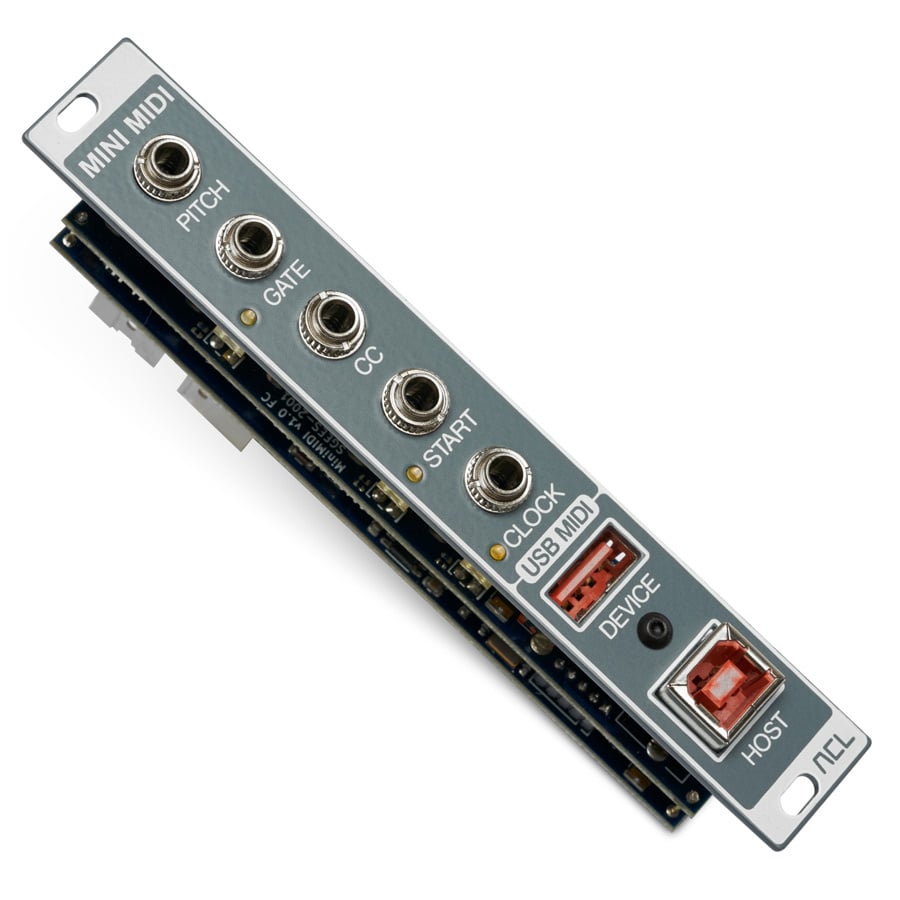

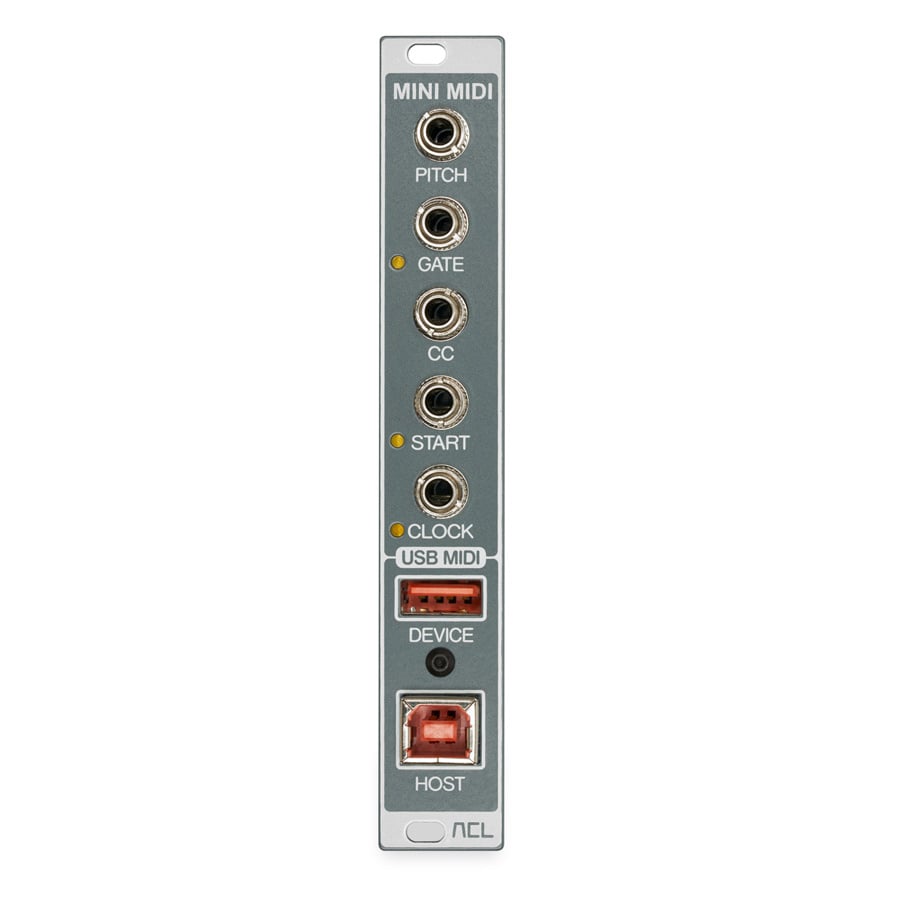

Mini MIDI se inspira estéticamente en una modelo de pasarela… o en una baqueta… o en el Taipei 101. Básicamente, es alto y delgado. Aun así, este formato sencillo y compacto contiene nada menos que siete conexiones: Pitch, Gate, CC, Start, Clock, USB Device y USB Host.

Pitch y Gate se explican por sí solos: toman la información de notas MIDI (afinación y activación/desactivación de notas) de tu DAW / teclado / keytar / lo que sea USB, y la convierten en algo que tus osciladores modulares puedan entender.

CC recibe la velocidad de nota, el aftertouch o la información de controladores continuos desde USB y produce CV compatible con sistemas modulares, listo para controlar cualquier cosa, desde la frecuencia de corte de un filtro hasta la velocidad de un LFO.

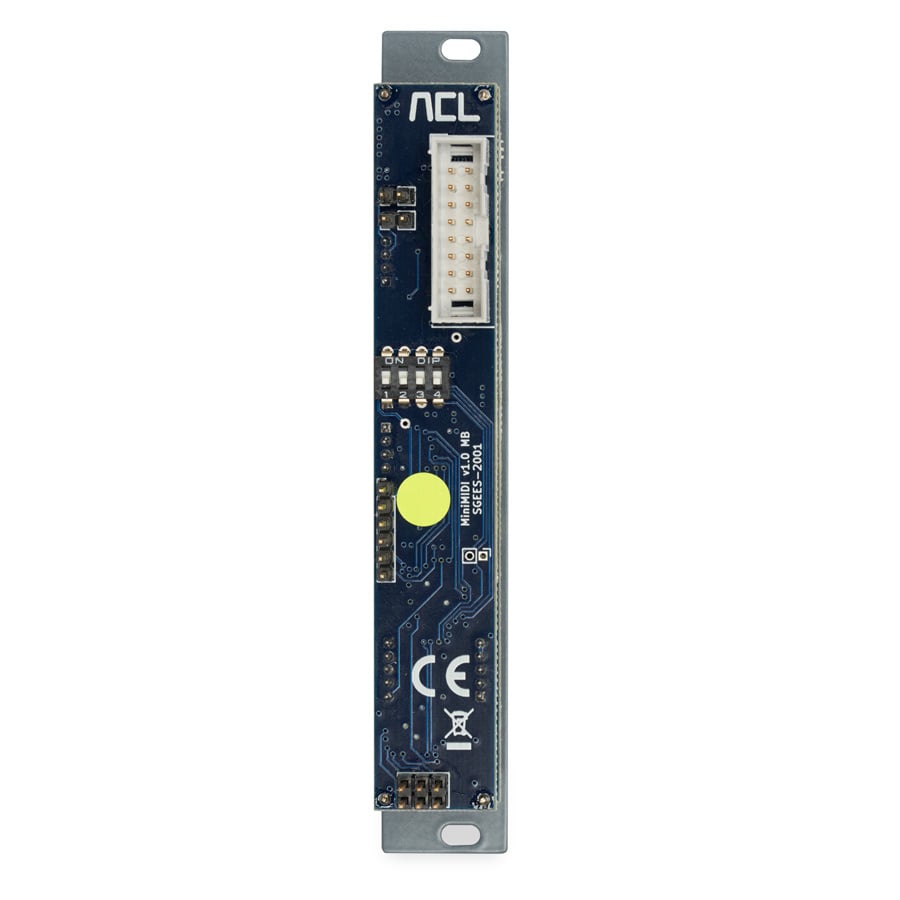

El valor CC que se convertirá se configura mediante interruptores DIP del panel trasero, lo que permite que varios Mini MIDI respondan a distintos valores CC procedentes del mismo DAW / instrumento. Puedes seleccionar entre 13 valores CC diferentes (si eres supersticioso, Mini MIDI no es para ti).

Las tres configuraciones DIP restantes permiten acceder a tres modos adicionales: los modos Note Velocity y Aftertouch convierten esas señales en CV, mientras que Calibration permite ajustar con precisión la escala y el desplazamiento de afinación.

Start (stop) y Clock no ofrecen sorpresas, pero si tienes un secuenciador en tu rack no buscas sorpresas, sino una forma de activarlo y mantenerlo sincronizado desde tu DAW y el resto de tu equipo. Si es tu caso, no te decepcionará.

USB Device te permite conectar… espera… ¡un dispositivo MIDI USB! Un uso evidente es cuando quieres utilizar en el escenario tu controlador USB favorito y preparado para actuaciones para controlar ese corte de filtro, manteniendo así tu rack modular, que ocupa tanto espacio, apartado (y fuera del alcance de la cerveza que tienes apoyada sobre un controlador M-Audio barato).

USB Host es el corazón de Mini MIDI, ya que tiende un puente entre tu sistema modular y un dispositivo anfitrión MIDI, como un DAW o un secuenciador MIDI de hardware.

Canal X

Pensamos mucho en la asignación de canales MIDI. Los interruptores DIP son tremendamente poco prácticos, ya que a menudo necesitas cambiar de canal MIDI. Un selector en el panel frontal aumentaría el tamaño de un módulo diseñado para encajar en el extremo izquierdo de tu rack. (En el extremo izquierdo, por cierto, porque así puedes utilizar conectores USB acodados y evitar que cables gruesos cuelguen por todo el rack…). Al final, utilizamos el criterio de «primero en llegar, primero en ser atendido».

Al encenderse, Mini MIDI se queda pacientemente a la espera de una señal MIDI. El primer canal que detecte - desde Host o Device - será el canal asignado (si tu equipo está enviando TODOS los canales, Mini MIDI elegirá el primero… que es el 1). Y esta asignación se aplica a ambas conexiones MIDI USB.

Convive bien con los demás

Mini MIDI también funciona perfectamente junto con otros Mini MIDI (a través de varios puertos USB del ordenador o concentradores USB). Aparecen en tu sistema con identificadores únicos, por lo que cada uno puede activarse mediante distintos canales MIDI y/o controladores CC. Esto puede utilizarse para enviar la misma información a distintos módulos/racks de tu configuración modular, información diferente al mismo módulo/rack o cualquier combinación de estas opciones. Además, puede incorporar otros dispositivos USB.

Otra función increíblemente útil es la posibilidad de tocar tu configuración modular en directo con un teclado o controlador MIDI, mientras grabas simultáneamente esa información en una pista MIDI de tu DAW.

Algunos fanáticos de lo ultramodular podrían quejarse de que esto es hacer trampa, pero deberían recordar que nuestros abuelos insistían en que cualquier cosa hecha con máquinas no era música «real». ¡Relájate y disfruta de las posibilidades!

El tamaño no lo es todo (y otros clichés)

A pesar de su aspecto modesto, su reducido tamaño y la ausencia total de controles en el panel frontal, Mini MIDI es un módulo pequeño excepcionalmente potente, muy flexible y de utilidad incalculable. Lo diseñamos para resolver los tipos de problemas que encontramos al utilizar módulos similares y, fundamentalmente, los problemas que nuestros usuarios nos dijeron que tenían con otros dispositivos de ese tipo. En consecuencia, hemos superado nuestras expectativas iniciales. ¡Esperamos que tú sientas lo mismo!
