BoredBrain Xcelon Cue

Xcelon Cue

MONITOREO DE CANAL PFL

• Monitorea hasta catorce fuentes de audio del mezclador Xcelon y expansores de canales
• Botones individuales de preescucha para los canales 1 al 12, retornos FX y mezcla principal
• Salida dedicada para auriculares con control de nivel independiente
• Salida estéreo adicional a nivel eurorack para enrutamiento alternativo del bus de preescucha
• También se conecta al módulo IO para preescuchar otras señales de audio eurorack

El módulo delgado de 6HP proporciona un bus de mezcla de preescucha adicional al sistema de mezcla Xcelon destinado para el monitoreo individual de canales durante la actuación. Los canales pueden seleccionarse individual y simultáneamente para monitorear en auriculares o para enrutar a otro lugar, sin afectar los buses de mezcla principales.

Conexión y configuración

En la parte trasera del módulo Cue hay cinco puertos de entrada directa que aceptan cada uno tres fuentes estéreo (seis señales). Usando los cables de cinta de 8 pines incluidos, estos puertos se conectan típicamente a los puertos de salida directa pre-fader asociados en la parte trasera de Xcelon y sus expansores de canales (XP3 y Xi3). Esta configuración de “toma de señal” permite monitorear las señales de los canales sin que se vean afectadas por los faders de volumen y silenciamientos.

Los primeros cuatro puertos en la parte trasera de Cue están conectados a CH1-3 PRE DIRECT OUT, CH4-6 PRE DIRECT OUT, y así sucesivamente para el mezclador y cualquier expansor de canales. Por último, el quinto puerto está conectado a RTN1-2 & MIXA DIRECT OUT en la parte trasera de Xcelon.

Monitoreo de canales

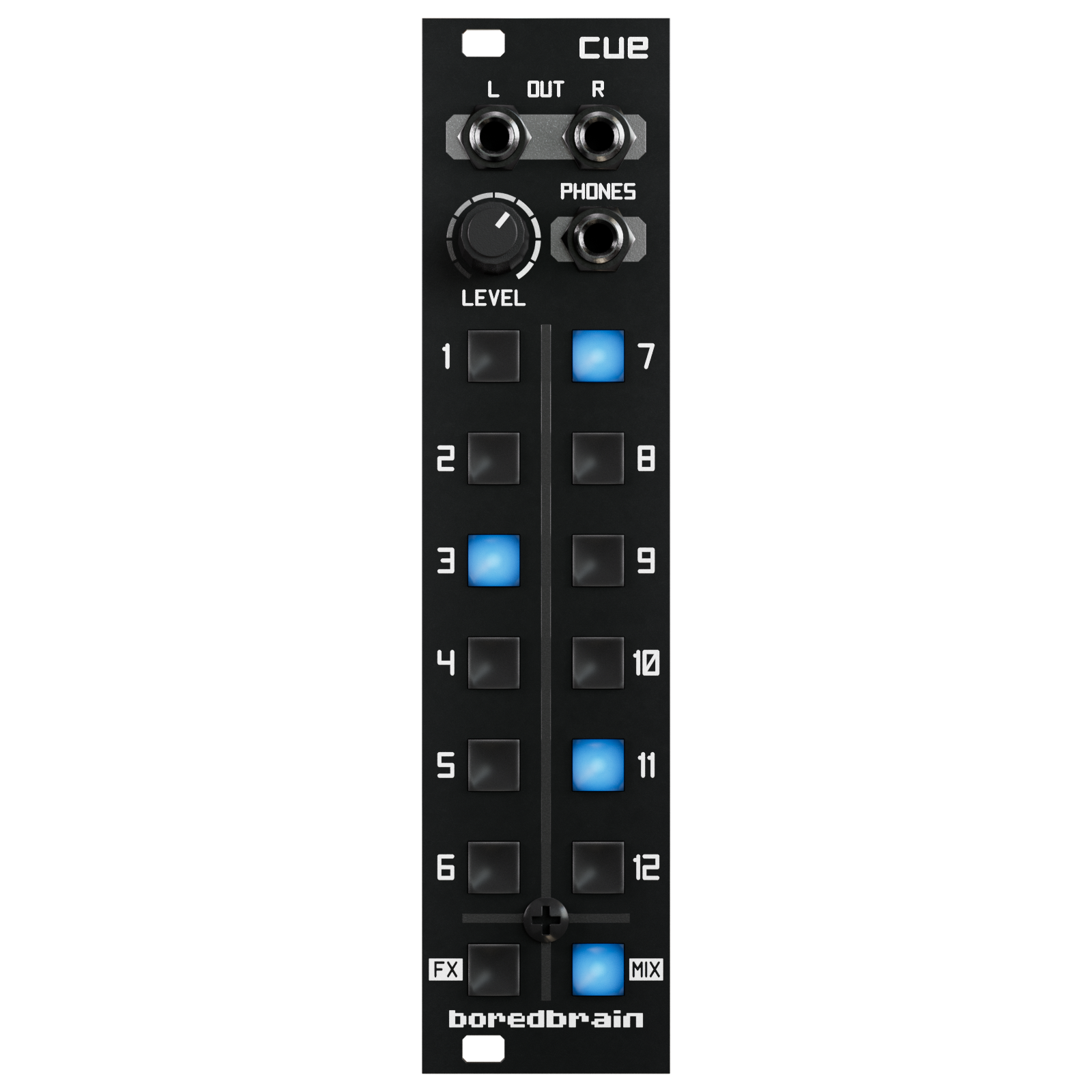

Una vez realizadas las conexiones traseras necesarias, los doce botones azules en la parte frontal del módulo etiquetados del 1 al 12 corresponden ahora a los canales del mezclador y expansores. Al presionar estos botones se envían copias pre-fader de las señales de los canales seleccionados a la mezcla de preescucha. De manera similar, al presionar el botón FX se monitorean ambos retornos FX (combinados), y el botón MIX monitorea el bus de mezcla A.

NOTA: Para minimizar el tamaño y la complejidad, los canales 1-12 son mono (L y R mezclados) en la mezcla de preescucha, mientras que los retornos FX y la mezcla principal se mantienen en estéreo.

La mezcla de preescucha está disponible en el conector PHONES para monitorizar con auriculares, con control de volumen independiente mediante la perilla LEVEL. El circuito para auriculares está optimizado para modelos de baja impedancia de 16 a 32 Ω, y puede manejar auriculares de hasta 80 Ω con niveles de salida moderados, haciéndolo adecuado tanto para estudios como para entornos de presentación.

La mezcla también está disponible a nivel eurorack desde los dos conectores discretos etiquetados L y R OUT. Desde aquí, la mezcla estéreo de preescucha puede conectarse a otros lugares para mayor utilidad o usos creativos. Por ejemplo, a un mezclador DJ externo para incorporarla a un bus de preescucha más amplio, o como una submezcla adicional para procesar con otros módulos y finalmente regresar al sistema Xcelon.

Enrutamiento creativo de mezcla de preescucha

Además de las salidas pre-fader de Xcelon y sus expansores de canal, CUE también puede conectarse a los puertos traseros del módulo IO para monitorizar otras señales de audio. Esto permite que fuentes externas, como otras voces eurorack, efectos o submezclas, se escuchen a través del bus de mezcla de preescucha.

Cada uno de los cinco puertos de entrada traseros de CUE acepta un grupo de tres señales estéreo. Cuando no están completamente ocupados con canales Xcelon y expansores, los puertos no usados pueden conectarse a IO, ofreciendo una forma flexible de combinar la monitorización de canales del mezclador con otras señales del sistema.

Los canales seleccionados de IO se asignarán a los botones de preescucha 1–12 de CUE, proporcionando la misma selección individual y enrutamiento a la mezcla de preescucha que los canales Xcelon.

NOTA: Los canales seleccionados del 1 al 12 se suman a mono en la mezcla de preescucha combinando las entradas adyacentes izquierda y derecha. Las señales de retorno FX y MIX A permanecen en estéreo.

La señal de mezcla de preescucha disponible en OUT L y OUT R también puede conectarse directamente a un sintonizador o módulo de sintonizador. Esto permite una sintonización discreta y precisa de cualquier oscilador o fuente de audio sin afectar la mezcla principal ni necesitar reconectar señales durante una presentación.

Especificaciones técnicas

• Salidas de audio: 2 x conectores mono de 3.5 mm
• Salida para auriculares: 1 x conector estéreo de 3.5 mm
• Impedancia de salida para auriculares: ~0.2 Ω
• Ancho: 6 HP
• Profundidad: 1.5 in (38 mm)
• Peso: 2.4 oz (68 g)
• Alimentación: +12 V 70 mA, -12 V 40 mA
