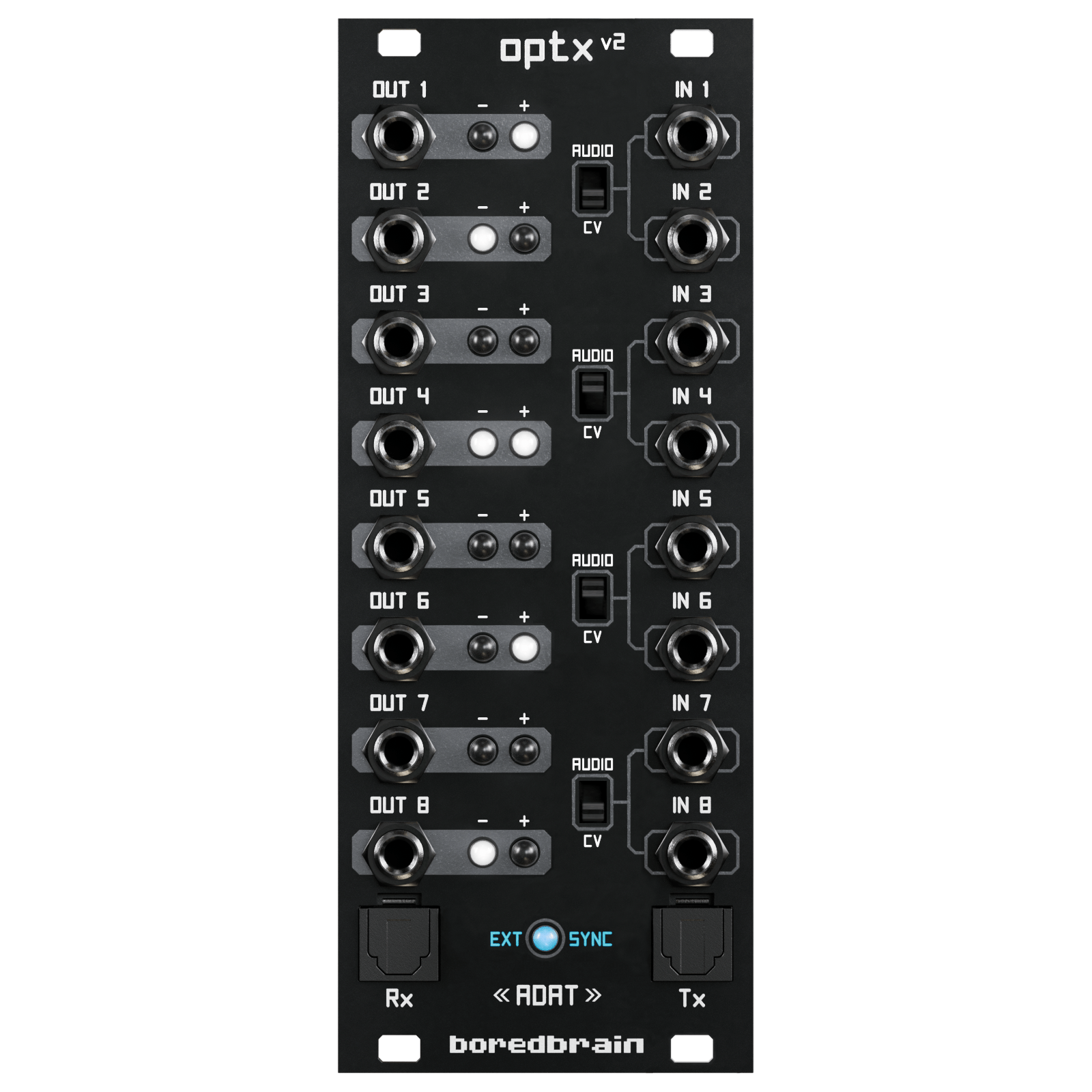

BoredBrain Optx v2

• Codificación/decodificación ADAT lightpipe bidireccional de 8 entradas/salidas analógicas
• Modo de entrada conmutables (en pares) alimentados por convertidores Cirrus Logic de alto rendimiento
• Modo de entrada AUDIO asegura la mayor fidelidad posible con ruido ultra bajo
• Modo de entrada CV auto-calibrante proporciona precisión excepcional y desplazamiento casi nulo (acoplado en DC)
• Salidas acopladas en DC de precisión soportan señales tanto de audio como CV
• El reloj de muestreo interno permite operación unidireccional sin entrada ADAT y la interconexión independiente de dos módulos Optx
• Doble LED en cada salida indica la intensidad y polaridad de la señal

  Conversión ADAT de próxima generación

  Optx v2 es un convertidor ADAT lightpipe de calidad profesional para sintetizadores modulares eurorack. El módulo acoplado en DC puede codificar y decodificar señales de audio con ruido extremadamente bajo, y señales CV con desplazamiento casi nulo. Además, el reloj de muestreo a bordo permite salida ADAT unidireccional y la capacidad de usarse de forma independiente para interconectar sistemas eurorack.

  Optx v2 representa casi dos años de ingeniería y prototipado, y mejora considerablemente las características y el rendimiento de Optx v1. El módulo ha sido completamente rediseñado desde cero para ofrecer el mejor rendimiento general posible en 10 HP.



  Codificación y Decodificación ADAT

  Muchas interfaces de audio para computadora están equipadas con uno o más pares de puertos de expansión ADAT que permiten canales adicionales de entrada y salida. Optx v2 aprovecha al máximo estos puertos a menudo no usados, proporcionando conexiones multicanal directamente hacia y desde sistemas eurorack.

  El módulo acepta cualquier señal digital codificada ADAT de 8 canales en el conector Rx TOSLINK (a través de cable óptico lightpipe) y la convierte en 8 señales analógicas discretas. Por el contrario, Optx v2 acepta 8 señales analógicas discretas y las convierte en una señal digital codificada ADAT de 8 canales disponible en el conector Tx.

  Cuando se usa junto con software como Bitwig Studio o Ableton CV Tools, Optx v2 es una interfaz excelente no solo para audio, sino también para voltajes de control como señales de tono 1V/oct y gate, o LFOs, ADSRs y otros moduladores.



  Precisión y Rendimiento

  Optx v2 ha sido equipado con buffers de entrada de amplificador operacional de alto rendimiento y convertidores analógico-digitales Cirrus Logic de grado profesional con ruido y distorsión extremadamente bajos, rango dinámico máximo y excelente detalle general. Las entradas y salidas tienen una escala de nivel muy precisa con un rango de 20 Vpp (±10 V). Así, una señal de audio típica de eurorack de 10 Vpp se traducirá exactamente a -6 dBFS, manteniendo una cantidad igual de margen de cabeza.

  Las salidas analógicas de alta calidad del módulo, OUT 1-8, están acopladas en CC y soportan señales tanto de audio como de CV (voltaje de control) en todo momento.

  Las entradas analógicas del módulo, IN 1-8, también aceptan señales de audio y CV. Para asegurar la mejor calidad y precisión posible, cada par de entradas tiene un interruptor en el panel frontal que selecciona el modo de conversión adecuado para cada uno de estos dos tipos de señal.

  En modo AUDIO, el par de entrada seleccionado está acoplado en CA mediante la activación de filtros pasa-altos dentro del ADC. Esto garantiza que las señales de audio se conviertan sin offset de CC y con la mejor relación señal-ruido posible.

  En modo CV, el par de entrada seleccionado está acoplado en CC, y las señales CV se convierten con precisión y exactitud. Al cambiar a modo CV, el par de entrada realiza un período de auto-calibración de 5 segundos para detectar y corregir activamente cualquier offset de CC inherente.

  Nota: Para señales críticas de entrada CV como 1V/oct pitch, recalibrar después del calentamiento (25 minutos) puede ofrecer una precisión aún mejor.



  Reloj de muestreo interno

  La sincronización del reloj de muestreo es esencial para una conversión digital de alta calidad, precisa y libre de jitter. Al igual que su predecesor, Optx v2 puede sincronizarse con un reloj de muestreo externo a través de la entrada ADAT, o generar su propio reloj estable para que otros dispositivos puedan sincronizarse con el módulo.

  Hay dos configuraciones para la sincronización del reloj de muestreo seleccionables mediante interruptores dip en la parte trasera del módulo. El primer interruptor, SYNC, selecciona si Optx v2 se sincroniza con un reloj de muestreo externo (EXT) o con el propio (INT). El segundo interruptor, RATE, determina la tasa de muestreo del reloj interno (44.1 o 48 kHz).

  SYNC
  INT	Genera y sincroniza con el reloj interno
  EXT (predeterminado)	Se sincroniza con el reloj externo desde ADAT Rx

  TASA
  44.1	El reloj de muestreo interno está configurado a 44.1 kHz
  48 (predeterminado)	El reloj de muestreo interno está configurado a 48 kHz

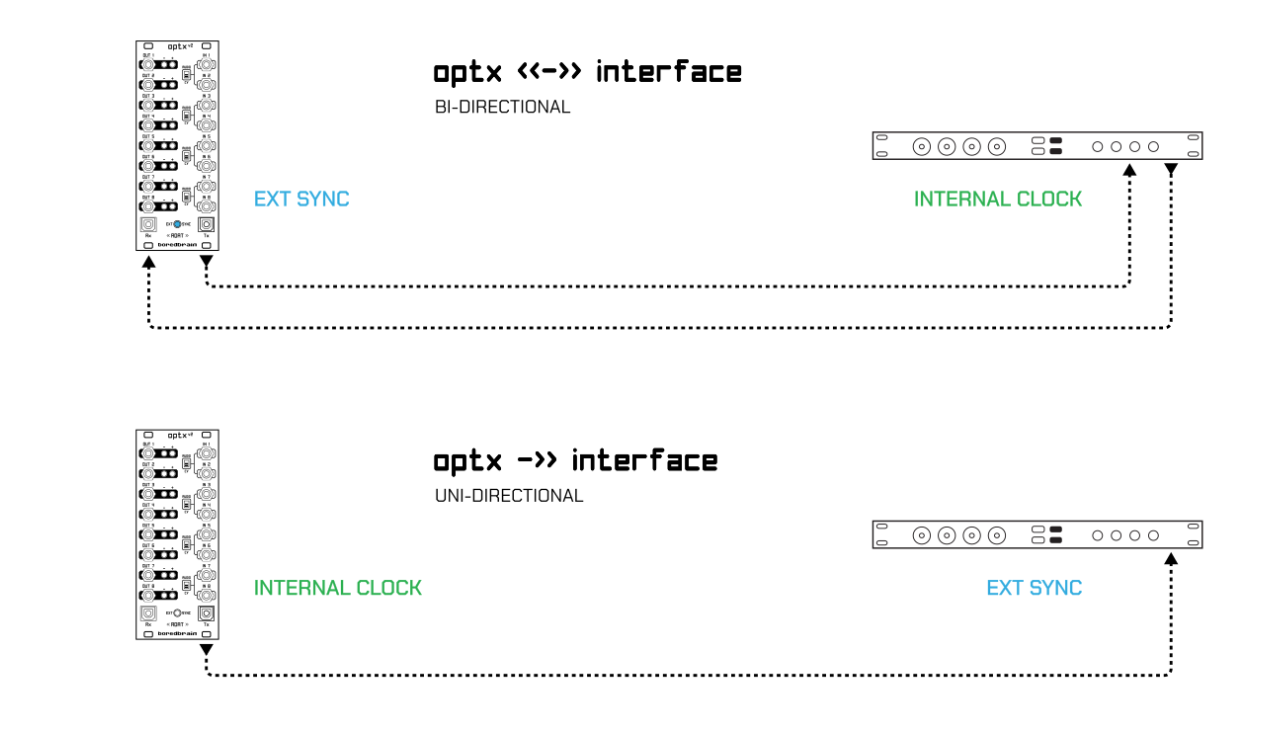

  Para una conexión ADAT bidireccional típica con una interfaz de audio, se recomienda sincronizar Optx v2 con el reloj externo de la interfaz configurando el interruptor SYNC en EXT. Esto requiere una señal ADAT válida en el conector Tx, y se indica con el LED AZUL etiquetado como EXT SYNC.

  Si la interfaz de audio no tiene un puerto de salida ADAT, Optx v2 puede proporcionar el reloj de muestreo a la interfaz configurando el interruptor SYNC en INT y eligiendo la tasa de muestreo deseada con el interruptor RATE.

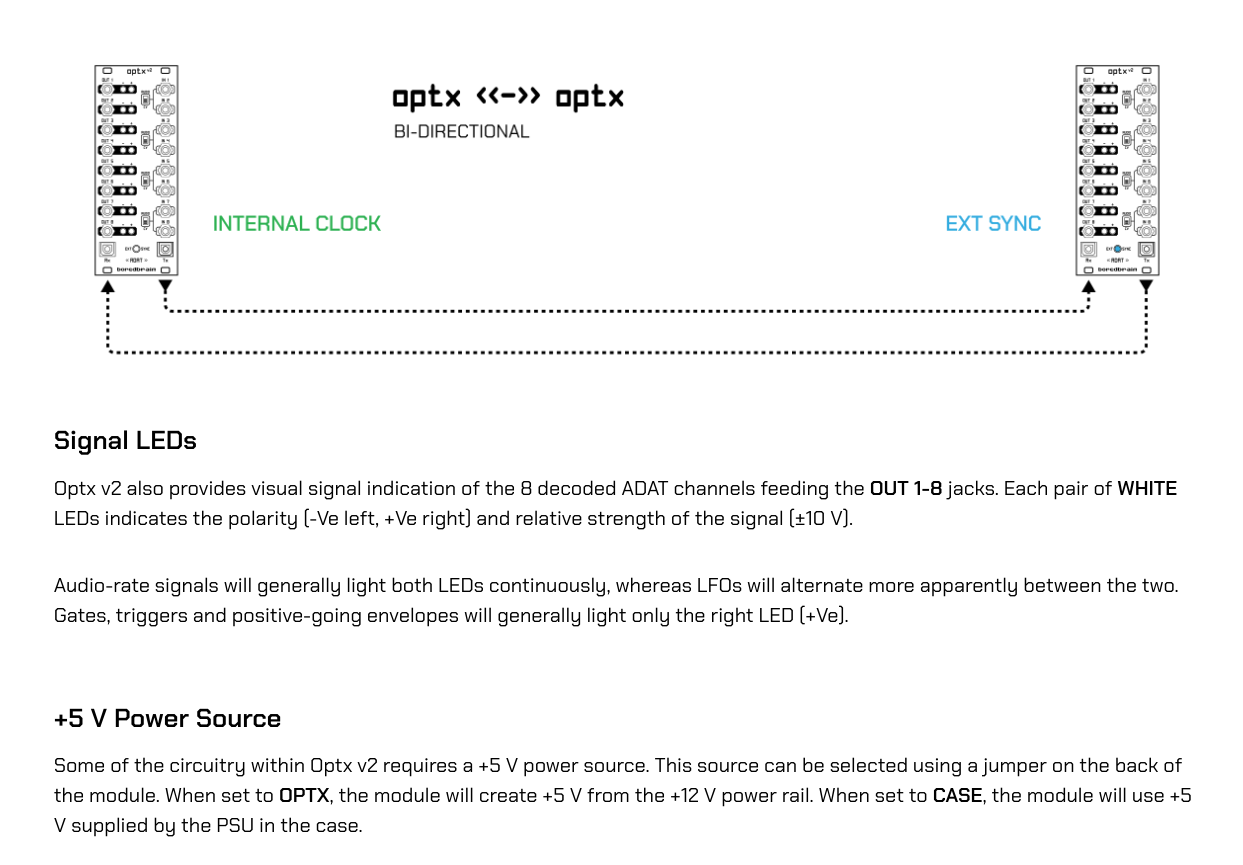

  También es posible interconectar directamente dos módulos Optx (v1 o v2). Esto es similar a la conexión bidireccional con una interfaz de audio. En este caso, un Optx debe estar configurado en sincronización interna de reloj de muestreo (INT) y el otro en sincronización externa (EXT).

  Nota: Para usuarios de Push 3, la configuración más sencilla es poner Optx v2 en EXT y asegurarse de que Push 3 esté configurado en sincronización interna de reloj de muestreo a 44.1 o 48 kHz. El LED azul debería iluminarse indicando sincronización correcta.

especificaciones técnicas

• Ancho: 10 HP
• Profundidad: 1.5 in (38 mm)
• Peso: 4 oz (113 g)
• Resolución: 24 bits, 44.1/48 kHz
• Nivel máximo E/S: ±10 V (20 Vpp)
• Impedancia de entrada: 50 kΩ
• SNR de entrada: > 103 dB
• Alimentación (1): +12 V 260 mA, -12 V 130 mA
• Alimentación (2): +12 V 130 mA, -12 V 130 mA, +5 V 270 mA

consejos para conexión

RETORNOS CV/GATE/MOD Y AUDIO – Usa software con capacidad CV como Bitwig Studio o Ableton CV tools para enviar señales de tono, gate y modulación a las salidas de Optx. Conéctalas respectivamente a un oscilador 1V/oct, entrada de gate de envolvente y control de corte de filtro. Luego conecta la(s) señal(es) de audio de vuelta a las entradas de Optx para mezclar dentro del software DAW. Las pistas de instrumento pueden contener tanto los datos de secuencia como los retornos de audio para una integración simple y potente con tu sintetizador eurorack.

NOTA: Las señales de 1V/oct requerirán calibración dentro del software.

DISPARADORES DE BATERÍA Y RETORNOS DE AUDIO – Usando un rack de batería en uno de los softwares mencionados con capacidad CV, envía hasta 8 disparadores de batería a las salidas de Optx. Conéctalos a las entradas de disparo de módulos de batería, envolventes, etc. Ahora conecta sus señales de audio respectivas de vuelta a las entradas de Optx para mezclar y procesar dentro del DAW.

NOTA: Algunos módulos de batería responden a diferentes voltajes de disparo. Si el nivel de salida de CV de disparo se modula usando velocidad/etc. en el software, ¡entonces Optx producirá dinámicamente voltajes de disparo basados en la velocidad!
