Conversión digital compacta:

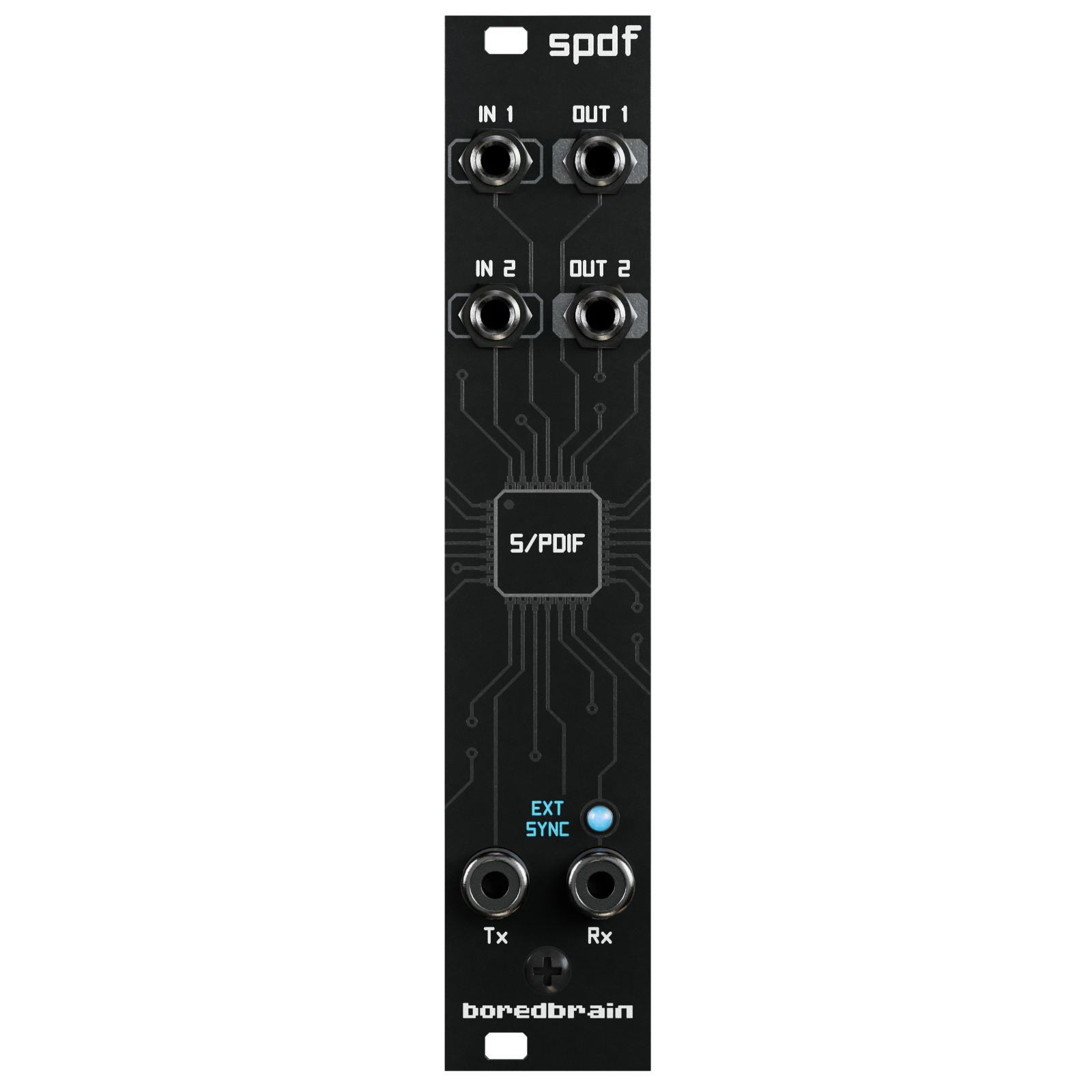

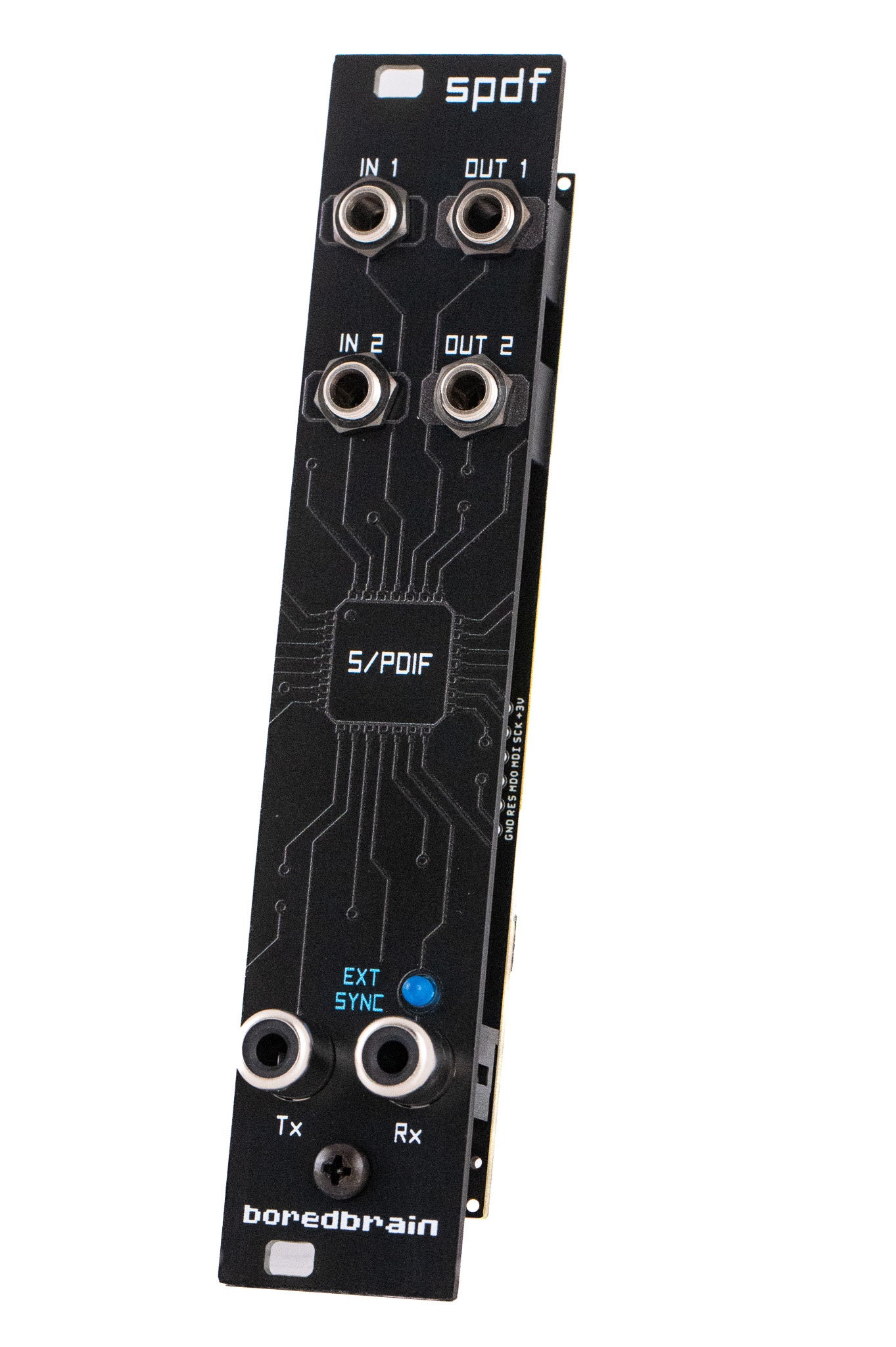

Spdf es un codificador y decodificador de señales digitales para sintetizadores modulares Eurorack. El módulo convierte señales de audio y CV analógicas al formato S/PDIF y viceversa, para interconectarlas digitalmente con interfaces de audio para ordenador y otros dispositivos compatibles con S/PDIF.
Codificación y decodificación S/PDIF
Muchas interfaces de audio cuentan con puertos de expansión S/PDIF que permiten añadir dos canales de entrada y salida. Spdf aprovecha estos puertos, a menudo sin utilizar, para proporcionar una interconexión digital entre un ordenador y un sistema Eurorack.
El módulo acepta una señal S/PDIF de 2 canales en el jack Rx (mediante un cable digital coaxial) y la convierte en dos señales analógicas independientes disponibles en los jacks OUT 1 y OUT 2. Del mismo modo, Spdf acepta dos señales analógicas independientes en los jacks IN 1 e IN 2 y las convierte en una señal S/PDIF de 2 canales disponible en el jack Tx.
La configuración más habitual utiliza una interconexión digital bidireccional. La interfaz de audio debe tener puertos S/PDIF de entrada y salida, y el módulo debe configurarse para sincronizarse con un reloj de muestreo externo.
NOTA: Con el interruptor SYNC en EX, el LED azul EXT SYNC se encenderá cuando se detecte un reloj de muestreo válido en Rx.
Una conexión digital unidireccional se utiliza si la interfaz de audio solo tiene un puerto S/PDIF In. El módulo se configura para generar un reloj de muestreo interno, y la interfaz se configura para sincronizarse con un reloj de muestreo externo.
NOTA: Con el interruptor SYNC en IN, el puerto S/PDIF Rx queda completamente desactivado y solo está activo el puerto S/PDIF Tx.
Además de las interfaces de audio para ordenador, Spdf puede conectarse digitalmente a muchos otros tipos de equipos con puertos coaxiales S/PDIF. Esto incluye teclados y samplers, mezcladores de DJ y reproductores múltiples, altavoces digitales y dispositivos electrónicos de consumo como televisores, equipos estéreo, reproductores de CD y más.
IMPORTANTE: Utiliza cables coaxiales digitales (75 Ω) para una transmisión óptima de la señal, no cables de audio RCA normales.
E/S analógicas
Las entradas y salidas analógicas del módulo están acopladas en CC (seleccionable para las entradas), lo que significa que Spdf puede codificar y decodificar señales de CC, como tensiones de control. Cuando se utiliza junto con software como Bitwig Studio o Ableton CV Tools, el módulo puede enviar y recibir tensiones de control como señales de tono de 1 V/oct, gates, triggers, LFO, ADSR y otros moduladores.
Spdf también puede utilizarse para codificar y decodificar digitalmente señales de audio. Es posible seleccionar el acoplamiento en CA para las entradas (configuración predeterminada), lo que activa un filtro paso alto inaudible para eliminar cualquier desplazamiento de CC antes de la codificación S/PDIF.
Toda la circuitería de E/S ha sido diseñada y distribuida cuidadosamente para ofrecer un bajo nivel de ruido, con entradas y salidas amortiguadas dimensionadas para aceptar señales Eurorack de hasta ±10 V.
Configuración de sincronización
Spdf solo funciona cuando está bloqueado a un reloj de muestreo de 44.1 kHz o 48 kHz, procedente de una fuente externa (señal S/PDIF Rx) o generado internamente. Los tres interruptores DIP situados en la parte posterior del módulo permiten configurar estos ajustes, así como seleccionar el acoplamiento en CC o CA de las entradas.
SYNC
IN Genera y sincroniza con un reloj de muestreo interno
EX Sincroniza con el reloj externo de S/PDIF Rx
RATE
48 Ajusta la frecuencia del reloj de muestreo a 48 kHz
44 Ajusta la frecuencia del reloj de muestreo a 44.1 kHz
CPL Acoplamiento de entrada
DC Activa el acoplamiento en CC para señales CV
AC Activa el acoplamiento en CA para señales de audio
Especificaciones técnicas:
Anchura: 5 HP
Profundidad: 1.0 in (25 mm)
Peso: 1.2 oz (34 g)
Resolución: 24 bits, 44.1/48 kHz
Nivel máximo de E/S: ±10 V (20 Vpp)
Ruido de fondo: -93 dBFS
Alimentación: +12 V 55 mA, -12 V 10 mA
Consejos de patch:
RETORNOS DE CV/GATE Y AUDIO - Utiliza software compatible con CV, como Bitwig Studio o Ableton CV Tools, para enviar señales de tono y gate a las salidas de Spdf. Conéctalas respectivamente a un oscilador de 1 V/oct y a una entrada de gate de envolvente. Después, conecta la señal o señales de audio de nuevo a las entradas de Spdf para mezclarlas dentro del software DAW. Las pistas de instrumento pueden contener tanto los datos de secuencia como los retornos de audio, para una integración sencilla y potente con tu sintetizador Eurorack.
NOTA: Las señales de 1 V/oct requieren calibración dentro del software.
