Xcelon Xi3

EXPANSOR MINI DE MEZCLA DE 3 CANALES

• Agrega tres canales estéreo/dual-mono al mezclador Xcelon en solo 8 HP
• Dos envíos de efectos estéreo y dos buses de mezcla de salida estéreo seleccionables por canal
• Controles de volumen basados en VCA con entrada CV e indicadores LED sensibles
• Jumpers configurables para operación dual-mono permitiendo hasta seis fuentes mono
• Puertos de salida directa pre/post-fader para los tres canales estéreo

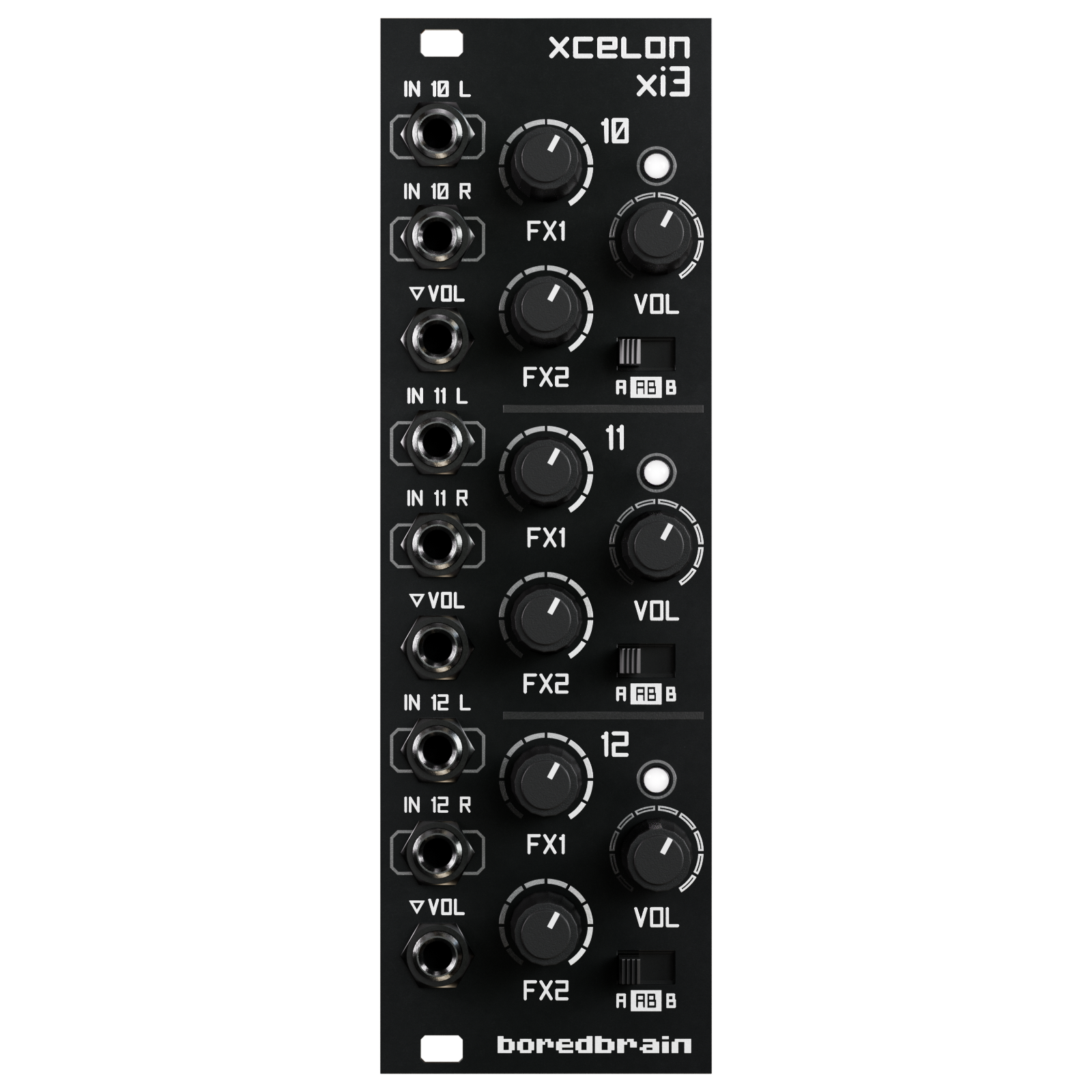

El módulo de 8HP proporciona parámetros esenciales de canal para cada canal como control de volumen, ambos envíos de efectos estéreo y selección de bus de mezcla. Los canales Xi3 comparten la misma arquitectura de bus de mezcla y envío FX que el mezclador principal, integrándose perfectamente dentro del sistema Xcelon. Al igual que el expansor de canal Xcelon y XP3, Xi3 también incluye encabezados de salida directa pre y post-fader para enrutamiento avanzado y grabación multicanal.

Conexión y configuración

Xi3 se conecta al mezclador principal Xcelon usando el cable plano de 16 pines suministrado, desde su puerto etiquetado MIXER a uno de los dos puertos de expansión de Xcelon etiquetados EXPANDER 1 o EXPANDER 2. El mezclador soporta hasta dos expansores de canal usando cualquier combinación de módulos Xi3 y/o XP3. Es posible conectar más de dos expansores de canal usando un cable bus volante, pero no se puede garantizar un bajo nivel de ruido.

IMPORTANTE: Los puertos del expansor NO deben conectarse a un bus de alimentación eurorack o puede ocurrir daño en el/los módulo(s).

Cada uno de los tres canales tiene un par de conectores de entrada de audio (IN 10 L, IN 10 R, etc.) para señales estéreo izquierda y derecha. Estas entradas están diseñadas para aceptar señales de audio típicas de eurorack de -5 V a +5 V (10 Vpp). Los conectores también están normalizados de modo que una fuente mono única en el conector izquierdo se copia simplemente al derecho.

Alternativamente, dos fuentes mono discretas también pueden compartir un canal configurando los dos jumpers traseros en la parte posterior del módulo del canal correspondiente. En la configuración predeterminada ESTÉREO, las dos entradas están posicionadas a la izquierda y derecha extremas. Con los jumpers en la posición DUAL-MONO, las señales de entrada del canal se mezclan y se posicionan en el centro estéreo. Las señales que no necesitan paneo estéreo pueden entonces duplicarse en un solo canal, como bombo y caja, dos sonidos diferentes de bajo, etc. Esto permite que Xi3 maneje hasta seis fuentes mono independientes en un espacio compacto.

Controles del canal

El parámetro VOL ajusta el volumen del canal con una respuesta lineal para fundidos suaves de entrada y salida. El conector justo debajo de cada par de entradas de audio es la entrada CV de volumen del canal, que permite el control externo por voltaje dentro de un rango de 0 a +5V. Esta entrada de voltaje está sesgada por la posición del botón VOL (sumado). El brillo del LED blanco adyacente indica el nivel de volumen del canal y cualquier CV entrante.

Los otros dos controles del canal, FX1 y FX2, son envíos independientes de efectos estéreo. Usando estos parámetros, una cantidad ajustable de la señal del canal puede enviarse a los dos buses de efectos compartidos de Xcelon, FX SND 1 y FX SND 2, que se usan comúnmente para efectos basados en tiempo como delay y reverberación. En Xi3, tanto FX1 como FX2 son envíos post-fader, lo que significa que la cantidad de señal enviada también se ve afectada por la posición del volumen del canal.

Nota: A diferencia de los canales principales del mezclador, los niveles de envío FX1 y FX2 son manuales únicamente y no tienen entradas CV.

El interruptor AB asigna la salida del canal a uno o ambos buses principales de mezcla de Xcelon. En las posiciones más a la izquierda y derecha, el canal se enruta solo a uno de los dos buses, A o B. En la posición central, el canal se enruta a ambos simultáneamente, permitiendo procesamiento paralelo, monitoreo AFL (escucha después del fader) y otros usos creativos.

Aplicaciones ampliadas de mezcla

Además de la expansión general de canales, Xi3 es ideal para entradas que no requieren control frecuente pero siguen siendo parte importante de la mezcla. Esto puede incluir retornos de efectos más avanzados, donde señales procesadas se reenvían a la mezcla y se redirigen a los buses de efectos para crear efectos de retroalimentación o alimentar otras cadenas de efectos para texturas complejas.

Xi3 también es ideal para integrar submezclas estéreo, como una submezcla de batería de otro mezclador, o señales procesadas en paralelo que regresan de otros módulos. Por ejemplo, señales tomadas y enviadas a través del módulo IO para procesamiento pueden regresar a Xi3 como canales estéreo, con control sobre volumen, enrutamiento estéreo y envíos de efectos.

Al manejar estos tipos de fuentes, Xi3 facilita la integración de elementos de soporte y capas procesadas sin usar canales de mezclador con todas las funciones.

Salidas directas

Al igual que el mezclador principal Xcelon y el expansor XP3, Xi3 está equipado con puertos de salida directa para acceder a señales individuales de canal para grabación multipista y otras rutas. Su banco de tres canales estéreo tiene dos puertos de salida directa, PRE y POST, para tomar las señales del canal antes o después del control de volumen.

Estos grupos de seis señales están conectados mediante un cable de 8 pines a los módulos de salida directa opcionales – IO, TRS y DB25 para salidas de línea balanceadas, y el módulo CUE para monitoreo PFL. Pueden mezclarse y combinarse en cualquier orden, y tanto las salidas directas PRE como POST para un banco de canales pueden usarse simultáneamente.

Configuraciones de puente

Cada canal tiene una configuración personalizada de puente que se encuentra en la parte trasera del módulo.

Especificaciones técnicas

• Entradas de audio: 6 x conectores de 3.5 mm (3 pares estéreo)
• Entradas CV: 3 x conectores de 3.5 mm (0 a +5 V)
• Impedancia de entrada: 47 kΩ
• Ancho: 8 HP
• Profundidad: 1.5 in (38 mm)
• Peso: 4.4 oz (125 g)
• Alimentación: +12 V 55 mA, -12 V 50 mA
