Cèis2

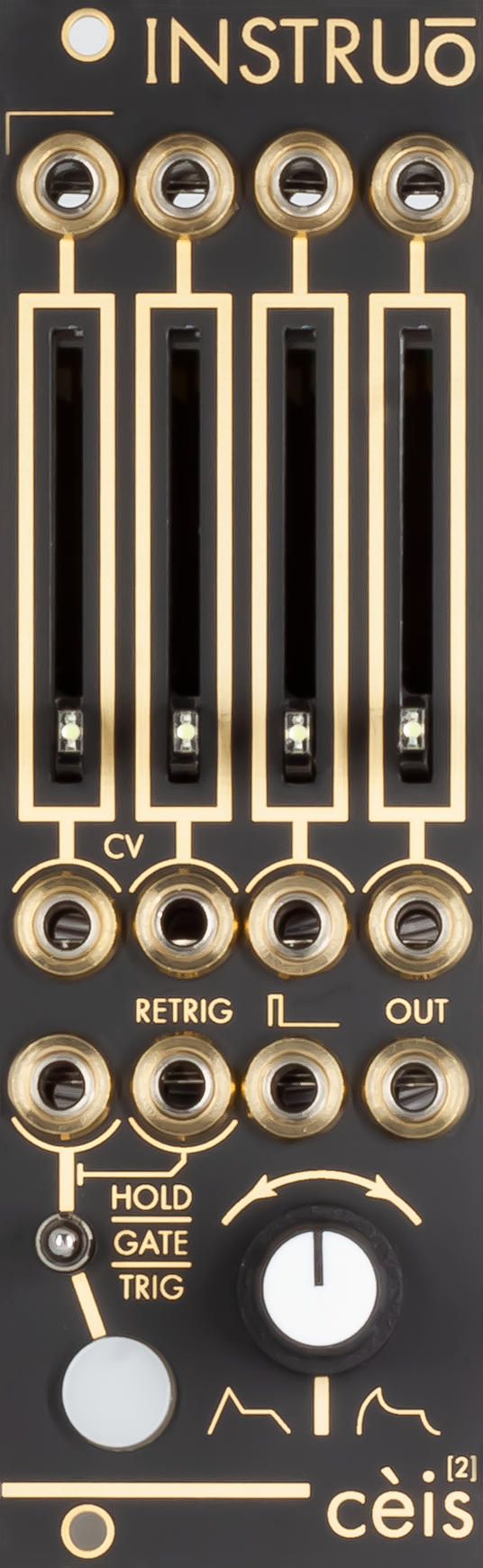

De Instruō cèis[2] is een volledig analoge, spanningsgestuurde ADSR-envelopegenerator. De ADSR-functiegenerator is een model dat zijn oorsprong vindt in de East-coast-benadering en wordt veel gebruikt in subtractieve-synthesepatches. De cèis[2] biedt de mogelijkheid om de attack-, decay-, sustain- en releasefasen van de envelope extern te regelen, terwijl er ook trigger- en gatesignalen voor elk segment worden uitgegeven, wat maximale veelzijdigheid biedt van een klassiek hulpmiddel.

Deze versie[2]-revisie brengt extra flexibiliteit en controle dankzij een volledig herontworpen logica-extractiecircuit voor de segmentgates, een envelope re-triggeringang en een nauwkeurige doorvoer voor spanningsgestuurde slew-limiter-functionaliteit.

cèis | siːs | zelfstandig naamwoord (envelope) een omhullende structuur of laag, een curve die de opeenvolgende pieken van een gemoduleerde golf verbindt

Afmetingen
8HP
Diepte: 27mm

Stroomverbruik
+12V: 70mA
–12V: 40mA

Functies

• LED-knop voor handmatige bediening en indicatie van de uitgangs-CV-niveau

• Fader en CV-besturing over alle 4 segmenten

• Gate-uitgang per segment

• LED-faders die de segmentfase aangeven tijdens gebruik

• Gate/Trig-modi die voltooiing van de Attack-duur kunnen forceren bij triggering

• Hold-modus voor sustainsegmentvergrendeling bij CV-slew-gebruik

• Gecombineerde triggeruitgang die wordt geactiveerd bij segmentwissel

• Variabele enveloprespons van lineair tot exponentieel
